自锁千斤顶|薄型螺母锁定液压千斤顶|机械式螺母锁定千斤顶

自锁千斤顶的设计是液压原理与机械原理的完美结合，在活塞杆整个冲程范围内都有螺纹，完全顶升后，可将止退挡圈旋下，直至顶住缸体，由止退挡圈及缸体受力，从而可以撤去油泵，实现千斤顶的自锁，特别适用于砼梁及砼桥的持续支撑及测试作业。螺母自锁使负载更安全，能经受住偏载荷达千斤顶额定承载能力的10％，溢流孔兼有限制行程的功能，它主要适用于发电厂、石油化工、机械制造安装以及曲线桥定位的机械锁定，该产品具有体积小、使用方便、操作灵活、工作省力、携带方便、节省安装时间、提高工作效率等特点。

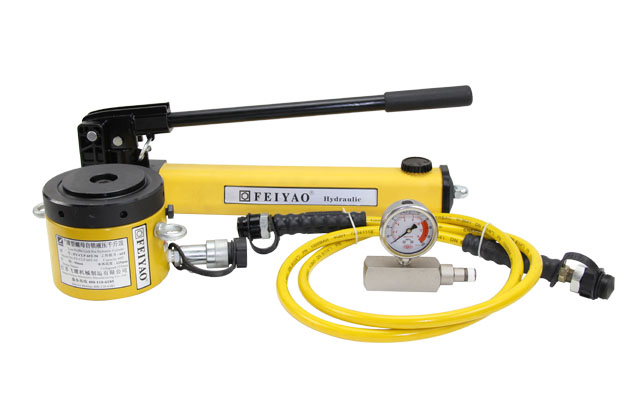

薄型螺母锁定液压千斤顶

薄型螺母锁定千斤顶适合于要求活塞长时间伸展持续支撑负荷的作业，高效的特性和机械承载的安全性。例如混凝土构件浇注和桥梁架设的支撑。单作用，活塞负荷复位设计，有贯穿整个行程长度的螺纹线与整个锁环螺纹相配合。操作非常简单，即先举起负荷，然后旋紧锁环，使其与千斤顶体紧缩为一体，再释放液体压力，依靠机械力量支撑负荷。

主要参数

承载能力: 60~500T

工作行程: 45~80T

本体高度: 125~192mm

薄型螺母锁定液压千斤顶特点：

所有型号只能垂直作业，可选配合适的标准斜面承座以减少千斤顶的侧压风险；
单作用，活塞负载复位设计，螺母锁定使负载更安全；
螺纹活塞有耐磨镀层，缸体内侧镀硬铬；
特别的复合材料涂层使耐磨能力更强，摩擦力更小；
可承受额定载荷能力10%的偏载；
高度极低，适用于空间受限的场合。

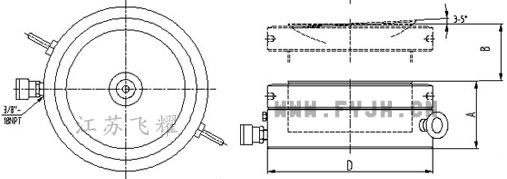

薄型螺母锁定液压千斤顶技术参数：

型　　号	承载能力	工作行程	本体高度	油缸外径	活塞杆直径	顶帽直径	工作压力
FY-CLP-60T-50	60T	50	125	140	Tr105×4	96	70MPa
FY-CLP-100T-50	100T	50	137	170	Tr135×6	126
FY-CLP-100T-80	100T	80	170	170	Tr130×6	80
FY-CLP-160T-45	160T	45	148	220	Tr170×6	150
FY-CLP-200T-45	200T	45	155	245	Tr190×6	180
FY-CLP-250T-45	250T	45	159	275	Tr215×6	180
FY-CLP-400T-45	400T	45	178	355	Tr265×6	210
FY-CLP-500T-45	500T	45	192	410	Tr305×6	240

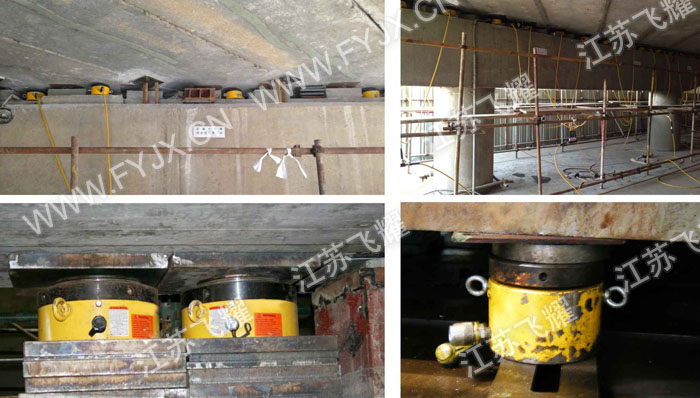

薄型螺母锁定液压千斤顶应用场合：

薄型螺母锁定液压千斤顶用于桥梁同步顶升维修更换橡胶支座，以及机械维修中可做永久支撑

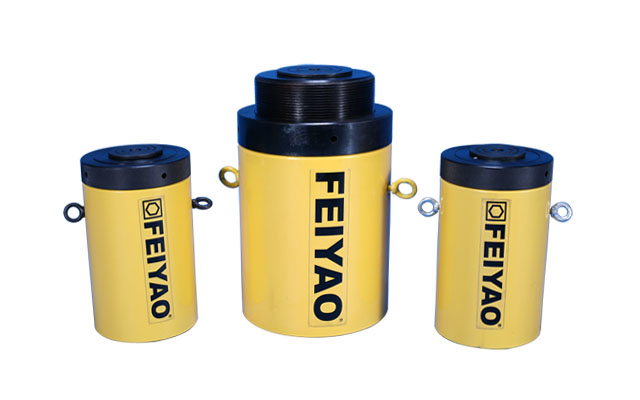

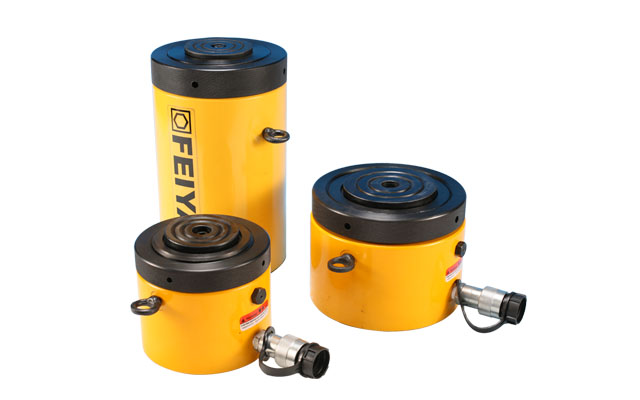

机械式螺母锁定千斤顶

机械式螺母锁定千斤顶结合了其他千斤顶的功能，千斤顶机械承载的安全性，适用于要求活塞长时间伸展持续支撑负荷作业。

主要参数

承载能力: 50~1000T

工作行程: 50~500mm

本体高度: 164~945mm

机械式螺母锁定千斤顶特点：

用于提升和机械负荷支撑；
螺纹活塞有耐磨镀层，缸体内壁镀硬铬；
绝对机械式锁定负载；
高温烤漆表面耐腐蚀及撞击；
千斤顶起升到指定高度，旋下锁定螺母即可撤去泵站，从而实现长时间支撑负荷作业。

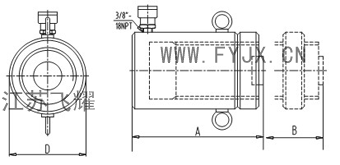

机械式螺母锁定千斤顶技术参数：

型　　号	承载能力T	工作行程MM	本体高度MM	油缸外径MM	活塞杆直径MM	顶帽直径MM	工作压力
FY-CLL-50T-50	50T	50	164	125	Tr95×4	70	70MPa
FY-CLL-50T-100	50T	100	214	125	Tr95×4	70
FY-CLL-50T-150	50T	150	264	125	Tr95×4	70
FY-CLL-50T-200	50T	200	314	125	Tr95×4	70
FY-CLL-50T-150-2	50T	250	365	127	Tr95×4	70
FY-CLL-50T-300	50T	300	415	127	Tr95×4	70
FY-CLL-100T-50	100T	50	190	170	Tr130×6	80
FY-CLL-100T-100	100T	100	237	170	Tr130×6	80
FY-CLL-100T-100-2	100T	100	240	170	Tr130×6	80
FY-CLL-100T-150	100T	150	287	170	Tr130×6	71
FY-CLL-100T-200	100T	200	337	170	Tr130×6	80
FY-CLL-100T-200-2	100T	200	340	170	Tr130×6	80
FY-CLL-100T-260	100T	260	400	170	Tr130×6	80
FY-CLL-100T-300	100T	300	440	170	Tr130×6	80
FY-CLL-150T-50	150T	50	209	210	Tr160×6	110
FY-CLL-150T-100	150T	100	259	210	Tr160×6	110
FY-CLL-150T-150	150T	150	309	210	Tr160×6	110
FY-CLL-150T-200	150T	200	359	210	Tr160×6	110
FY-CLL-150T-250	150T	250	409	210	Tr160×6	110
FY-CLL-150T-300	150T	300	459	210	Tr160×6	110
FY-CLL-200T-50	200T	50	243	240	Tr190×6	120
FY-CLL-200T-150	200T	150	343	235	Tr185×6	130
FY-CLL-200T-150-2	200T	150	343	240	Tr190×6	120
FY-CLL-200T-200	200T	200	393	240	Tr190×6	120
FY-CLL-200T-250	200T	250	443	240	Tr190×6	120
FY-CLL-200T-300	200T	300	493	240	Tr190×6	120
FY-CLL-250T-50	250T	50	249	275	Tr215×6	135
FY-CLL-250T-150	250T	150	349	275	Tr215×6	135
FY-CLL-250T-200	250T	200	399	275	Tr215×6	135
FY-CLL-250T-300	250T	300	499	275	Tr215×6	135
FY-CLL-300T-50	300T	50	295	310	Tr240×6	150
FY-CLL-300T-150	300T	150	395	310	Tr240×6	150
FY-CLL-300T-200	300T	200	445	310	Tr240×6	150
FY-CLL-300T-250	300T	250	495	310	Tr240×6	150
FY-CLL-300T-250-2	300T	250	495	310	Tr240×6	150
FY-CLL-400T-50	400T	50	335	350	Tr265×6	170
FY-CLL-400T-150	400T	150	435	350	Tr265×6	170
FY-CLL-400T-200	400T	200	485	350	Tr265×6	170
FY-CLL-400T-300	400T	300	585	350	Tr265×6	170
FY-CLL-500T-50	500T	50	380	415	Tr305×6	190
FY-CLL-500T-150	500T	150	480	415	Tr305×6	190
FY-CLL-500T-200	500T	200	530	415	Tr305×6	190
FY-CLL-500T-300	500T	300	630	415	Tr305×6	190
FY-CLL-600T-50	600T	50	395	445	Tr330×6	215
FY-CLL-600T-150	600T	150	495	445	Tr330×6	215
FY-CLL-600T-200	600T	200	545	445	Tr330×6	215
FY-CLL-600T-300	600T	300	645	445	Tr330×6	215
FY-CLL-800T-50	800T	50	455	525	Tr380×6	255
FY-CLL-800T-150	800T	150	555	525	Tr380×6	255
FY-CLL-800T-200	800T	200	605	525	Tr380×6	255
FY-CLL-800T-300	800T	300	705	525	Tr380×6	255
FY-CLL-1000T-50	1000T	50	495	580	Tr430×6	295
FY-CLL-1000T-150	1000T	150	595	580	Tr430×6	295
FY-CLL-1000T-200	1000T	200	645	580	Tr430×6	295
FY-CLL-1000T-300	1000T	300	745	580	Tr430×6	295
FY-CLL-1000T-500	1000T	500	945	580	Tr430×6	295

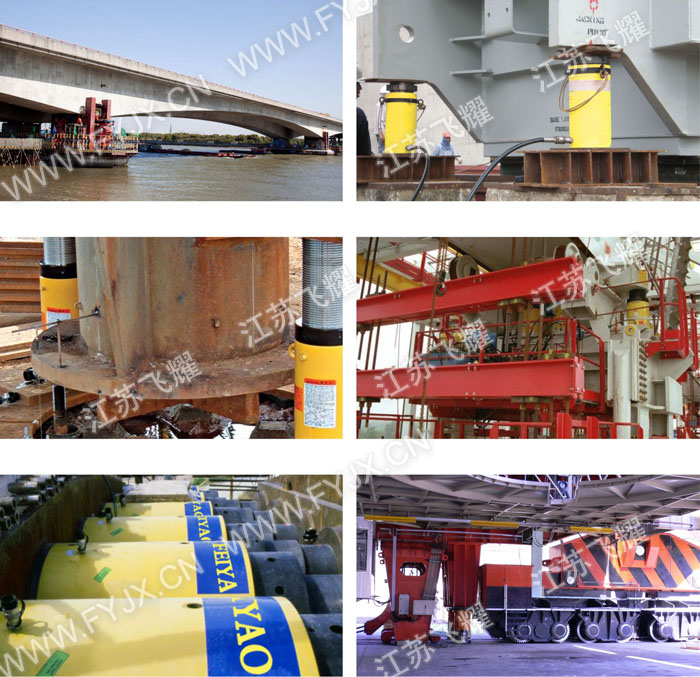

机械式螺母锁定千斤顶应用场合：

机械式螺母锁定千斤顶主要用于大型机械维修、桥梁顶升支撑、大型地坑支撑等场合。

关于机械式螺母锁定千斤顶的应用场合请看：《发电厂检修安装中千斤顶的选择》
