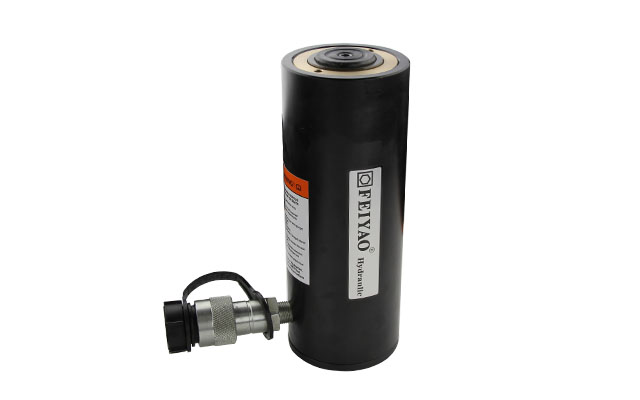

单作用铝制液压千斤顶

缸体为特殊铝制材料，极大减少了自身重量，降低了劳动强度。

  • 单作用铝制液压千斤顶

主要参数

承载能力
20~100T
工作行程
50~200mm
本体高度
174~371mm

单作用铝制液压千斤顶特点：

  • 复合支撑环能防止金属间的接触，延长液压千斤顶使用寿命，并能防止侧向载荷、表面经过完整硬化处理，防止损坏；
  • 50T、100T和150T液压千斤顶配有把手，20T和30T液压千斤顶可选配钢质底座和鞍座能防止承载时引起的损坏；
  • 整体式挡圈防止柱塞过度伸长，并能承受液压千斤顶的最大顶升力；
  • 高强度回程弹簧使液压千斤顶能够快速回程；
  • 所有型号的液压千斤顶都配有3/8"NPT快速接头和防尘盖。

单作用铝制液压千斤顶技术参数：

型号 吨位
（T） 		本体高度
（mm） 		行程（mm） 有效面积
（cm2） 		需油量
（L） 		外径
（￠mm） 		内径
（mm） 		主轴直径
（mm） 		顶盖直径
（mm） 		进油孔螺纹（rc） 突出高度
（mm）
FY-RAC-2050 20 174 50 31.2 0.156 103 63 50 40   3/8 3
FY-RAC-20100 20 224 100 31.2 0.312 103 63 50 40   3/8 3
FY-RAC-20150 20 274 150 31.2 0.468 103 63 50 40   3/8 3
FY-RAC-3050 30 181 50 44.2 0.221 108 75 60 40   3/8 3
FY-RAC-30100 30 231 100 44.2 0.442 108 75 60 40   3/8 3
FY-RAC-30150 30 281 150 44.2 0.663 108 75 60 40   3/8 3
FY-RAC-5050 50 186 50 70.9 0.354 138 95 80 50   3/8 3
FY-RAC-50100 50 236 100 70.9 0.709 138 95 80 50   3/8 3
FY-RAC-50150 50 286 150 70.9 0.1063 138 95 80 50   3/8 3
FY-RAC-100100 100 271 100 143.1 0.1431 197 135 110 90   3/8 3
FY-RAC-100150 100 321 150 143.1 0.2147 197 135 110 90   3/8 3
FY-RAC-100200 100 371 200 143.1 0.2863 197 135 110 90   3/8 3

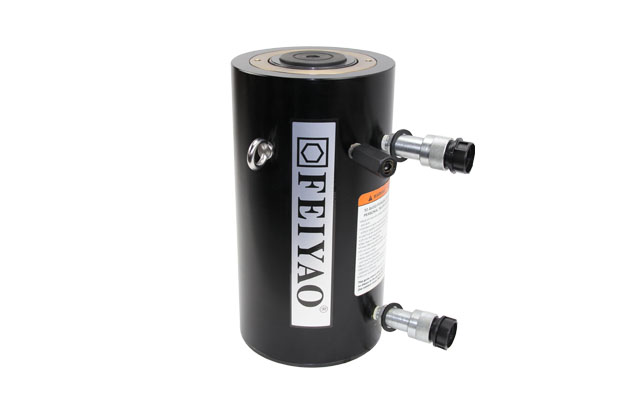

双作用铝制液压千斤顶

双作用设计使油缸能快速回程，与油管长度和系统压力损失无关。

  • 双作用铝制液压千斤顶

主要参数

承载能力
20~100T
工作行程
50~200mm
本体高度
189~401mm

双作用铝制液压千斤顶特点：

  • 复合支撑环防止金属间的相互接触，增加油缸寿命，并能防止10%的偏载；
  • 表面经过完全硬化处理,避免损坏,延长油缸使用寿命；
  • 钢底座和鞍座防止承载引起的损坏；
  • 整体式挡圈防止柱塞过度伸长，并能承受油缸的最大顶升力；
  • 内置安全阀防止意外的超压。

双作用铝制液压千斤顶技术参数：

型号 吨位（T） 本体高度（mm） 行程（mm） 有效面积（cm2） 需油量（L） 外径（￠mm） 内径（mm） 主轴直径（mm） 顶盖直径（mm） 进油孔螺纹（rc） 突出高度（mm）
推 缩 推 缩
FY-RAR-2050 20 13 189 50 31.2 18.6 0.156 103 63 40 30   3/8 3
FY-RAR-20100 20 13 239 100 31.2 18.6 0.312 103 63 40 30   3/8 3
FY-RAR-20150 20 13 289 150 31.2 18.6 0.468 103 63 40 30   3/8 3
FY-RAR-3050 30 18 201 50 44.2 24.5 0.221 108 75 50 40   3/8 3
FY-RAR-30100 30 18 251 100 44.2 24.5 0.442 108 75 50 40   3/8 3
FY-RAR-30150 30 18 301 150 44.2 24.5 0.663 108 75 50 40   3/8 3
FY-RAR-5050 50 19 201 50 70.9 26.7 0.354 138 95 75 60   3/8 3
FY-RAR-50100 50 19 251 100 70.9 26.7 0.709 138 95 75 60   3/8 3
FY-RAR-50150 50 19 301 150 70.9 26.7 0.1063 138 95 75 60   3/8 3
FY-RAR-100100 100 55 301 100 143.1 79.5 0.1431 197 135 90 75   3/8 3
FY-RAR-100150 100 55 351 150 143.1 79.5 0.2147 197 135 90 75   3/8 3
FY-RAR-100200 100 55 401 200 143.1 79.5 0.2863 197 135 90 75   3/8 3

双作用铝制液压千斤顶应用场合：

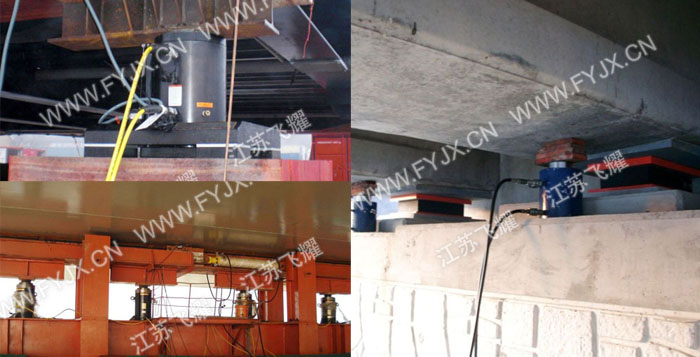

铝合金液压千斤顶现场应用 铝制双作用液压千斤顶常用于钢结构的顶升、大型机器的维修，因其自重轻的优势，可用于不利搬运的场合。

单作用铝制中空液压千斤顶技术参数：

型号 吨位 （T） 本体高度 （mm） 行程 （mm） 有效面积（cm2） 需油量 （L） 外径 （￠mm） 内径 （mm） 主轴直径 （mm） 中心孔直径 （mm） 顶盖直径 （mm） 进油孔螺纹（rc） 突出高度 （mm）
FY-RACH-2050 20 189 50 32.8 0.164 113 75 55 27 55   3/8 10
FY-RACH-20100 20 251 100 32.8 0.328 113 75 55 27 55   3/8 10
FY-RACH-20150 20 313 150 32.8 0.492 113 75 55 27 55   3/8 10
FY-RACH-3050 30 201 50 51.1 0.256 138 95 70 34 70   3/8 12
FY-RACH-30100 30 267 100 51.1 0.512 138 95 70 34 70   3/8 12
FY-RACH-30150 30 333 150 51.1 0.767 138 95 70 34 70   3/8 12
FY-RACH-5050 50 245 50 84.7 0.424 197 135 100 54 100   3/8 15
FY-RACH-50100 50 315 100 84.7 0.848 197 135 100 54 100   3/8 15
FY-RACH-50150 50 385 150 84.7 1.272 197 135 100 54 100   3/8 15
FY-RACH-100100 100 325 100 164.6 1.652 270 185 145 79 145   3/8 20
FY-RACH-100150 100 399 150 164.6 2.478 270 185 145 79 145   3/8 20
FY-RACH-100200 100 473 200 164.6 3.304 270 185 145 79 145   3/8 20
