空心千斤顶的特殊中空结构主要适用于发电厂、石油化工、机械制造安装及其它工业企业大型设备检修安装工程。特别在发电厂检修安装中应用于汽轮机、发电机安装检修时的汽缸、轴承座、发电机的左右、上下、前后的位移；汽缸大盖等大件起吊，在遇到设备大件的卡涩时，运用该机具进行调整及协助，则更显得方便、轻巧、快捷，特别适用于较小缝隙部位（大于35mm即可工作）的调整启动工作。

单作用空心千斤顶

单作用中空柱塞千斤顶应用及其广泛，适用于加工，维修牵引作业。在需要牵引的作业中，特殊的空心活塞设计使牵引杆或钢索能够穿过整个千斤顶进行作业，在各种压合和机械牵引系统工作中，常用于向后牵引和向前挤压的作业。当装备有可互换 的钢制强化活塞底座时，也能用于常规的举升作业。

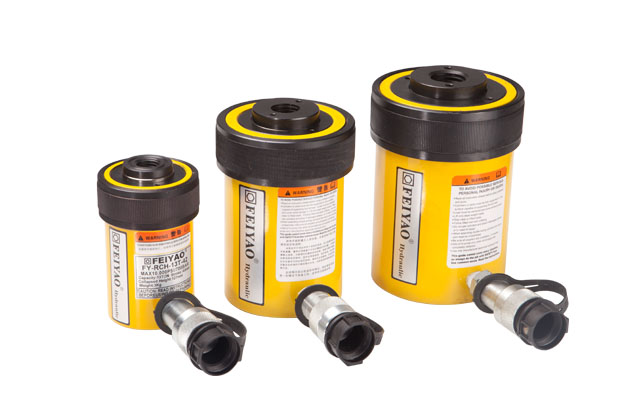

  • 单作用空心千斤顶

主要参数

承载能力
12~100T
工作行程
8~155T
本体高度
55~330mm

单作用空心千斤顶特点：

  • 空心活塞设计可得到推和拉的力；
  • 弹簧复位结构，外环螺纹使安装更方便；
  • 活塞镀硬铬，防止刮伤和腐蚀；
  • 烤漆表面耐腐蚀性更强；
  • 装有防尘圈可减少污染，延长液压千斤顶使用寿命；
  • 每个单作用中空液压千斤顶都有一个标准的3/8"NPT接头和防尘盖。

单作用空心千斤顶技术参数：

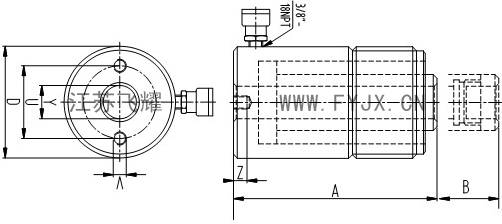

单作用空心千斤顶结构图
型　　号 承载能力T 工作行程B mm 本体高度A mm 油缸外径D mm 活塞杆 中心孔 直径Y 底部安装孔 外环螺纹 活塞 工作压力
外径 距离U 螺纹 内螺纹
FY-RCH-12T-8　 12 8 62 70 40 19.6 50.8 5/16"-18UNC 2又3/4"-16 3/4"-16 70MPa
FY-RCH-13T-8 13 8 55 70 40 19.6 50.8 5/16"-18UNC 2又3/4"-16 　
FY-RCH-13T-42 13 42 127 70 40 19.6 50.8 5/16"-18UNC 2又3/4"-16 3/4"-16
FY-RCH-13T-42 13 42 127 70 40 19.6 50.8 5/16"-18UNC 2又3/4"-16
FY-RCH-13T-60　 13 60 160 70 40 19.6 50.8 5/16"-18UNC 2又3/4"-16 3/4"-16
FY-RCH-13T-76 13 76 184 70 40 19.6 50.8 5/16"-18UNC 2又3/4"-16 　
FY-RCH-20T-49 20 49 163 98.5 55 26.9 82.6 3/8"-16UNC 3又7/8"-12 1"-8
FY-RCH-20T-155 20 155 306 98.5 55 26.9 82.6 3/8"-16UNC 3又7/8"-12 1又9/16"-16
FY-RCH-20T-155 20 155 307 98.5 55 26.9 82.6 3/8"-16UNC 3又7/8"-12 1"-8
FY-RCH-30T-64 30 64 180 114.5 63 33.3 92.2 3/8"-16UNC 4又1/2"-12 1又1/4"-7
FY-RCH-30T-155 30 155 330 115 63 33.3 92.2 3/8"-16UNC 4又1/2"-12 1又13/16"-16
FY-RCH-38T-60　 38 60 195 135 75 43 　 　 　 　
FY-RCH-60T-76 60 76 242 162 90 53.8 130.3 1/2"-13 UNC 6又1/4"-12 1又5/8"-5.5
FY-RCH-60T-153 60 153 324 166 90 53.8 130.3 1/2"-13 UNC 6又1/4"-12 1又5/8"-5.5
FY-RCH-100T-76 100 76 254 213 130 79.5 175 5/8"-11 UNC 8又3/8"-12 2又1/2"-5.5　

单作用空心千斤顶应用场合：

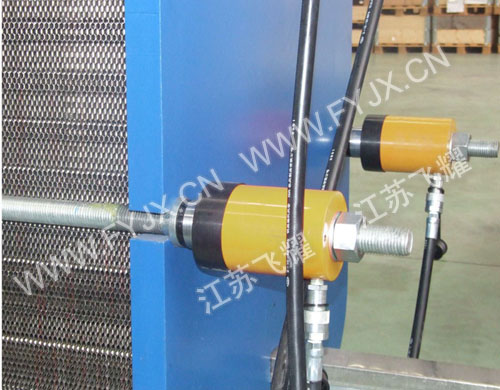

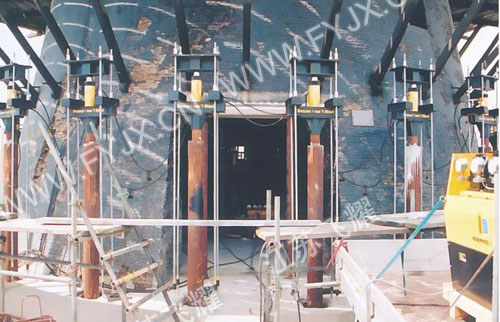

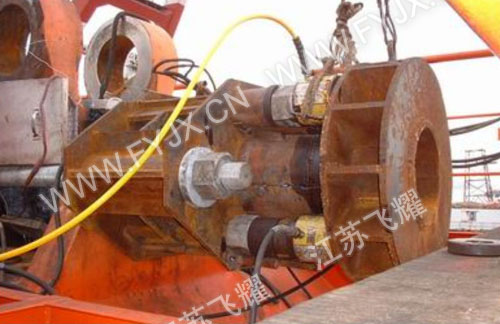

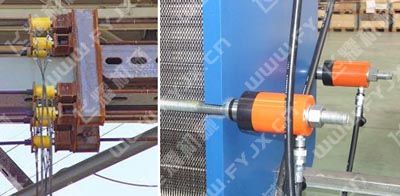

单作用中空液压千斤顶用于大型换热器组装使用 单作用中空液压千斤顶用于大型换热器组装使用 单作用中空液压千斤顶用于大型风车同步顶升平移 单作用中空液压千斤顶用于大型风车同步顶升平移 单作用中空液压千斤顶用于油田输油管线维修 单作用中空液压千斤顶用于油田输油管线维修

双作用空心千斤顶

双作用中空柱塞千斤顶结合单作用全部的设计特征和双向作用设计的优越性，从而提高了操作和使用速度，尤其是在比较长的行程作业中可充分利用其产生的液压牵引力。

该油缸活塞中心有穿透孔，广泛应用于核电站，隧道工程，地下工程，施工等场合，实现预紧工艺，也可以用于其它类似需要的场合。

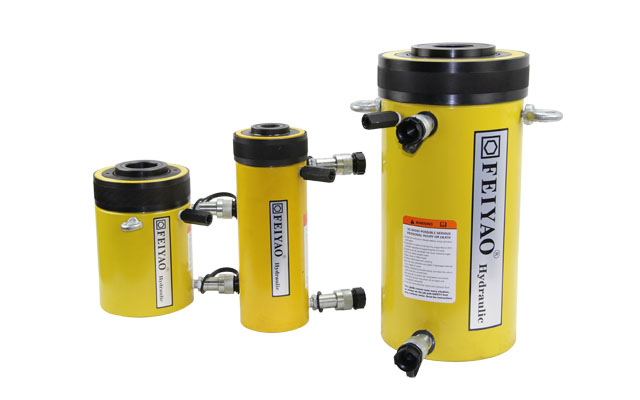

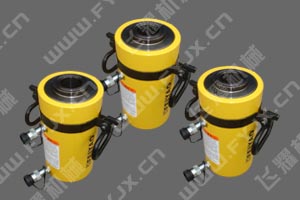

  • 双作用空心千斤顶

主要参数

承载能力
3~150T
工作行程
38~258mm
本体高度
170~460mm

双作用空心千斤顶特点：

  • 通过中空穿透孔用于拉伸电缆线、钢锁、螺栓及棒料等；
  • 广泛用于各造船厂的主机轴及尾轴拆装；
  • 活塞杆表面镀硬铬，具有超强耐磨及刚性；
  • 中空柱塞设计，适用于推力及拉力应用；
  • 液压千斤顶在最大行程时也能承载最大荷重；
  • 外环螺纹使安装更方便；
  • 特制中空管保护主轴及液压缸内壁 增加产品寿命；
  • 活塞镀硬铬耐磨防腐蚀；
  • 防尘环设计可保护活塞、内径及衬管避免污染；
  • 各型号均含两个3/8"NPT快速接头及防尘盖；

双作用空心千斤顶技术参数：

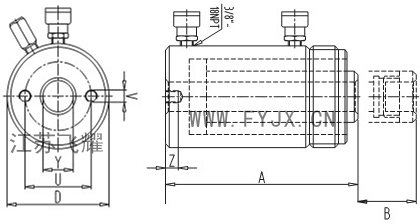

双作用空心千斤顶结构图
型号 承载能力 工作行程B 本体高度A 油缸外径D 活塞杆外径 中心孔直径Y 底部安装孔 外环螺纹 活塞内螺纹 工作压力
距离D 螺纹
FY-RRH-3T-100　 3T 100 170 51 26 10 　 　 　 　 30MPa
FY-RRH-30T-100　 30T 100 250 127 63 33.3 95 M10 5"-12 　 70MPa
FY-RRH-30T-178 30T 178 330 115 63 33.3 92.2 3/8"-16UNC 4又1/2"-12 1又13/16"-16
FY-RRH-30T-258 30T 258 431 115 63 33.3 92.2 3/8"-16UNC 4又1/2"-12 1又13/16"-16
FY-RRH-60T-89 60T 89 247 162 90 53.8 130 1/2"-13UNC 6又1/4"-12 2又3/4"-16
FY-RRH-60T-89 60T 89 247 162 90 54 130 1/2"-13UNC 6又1/4"-12 1又5/8"-5.5
FY-RRH-60T-166 60T 166 324 162 90 53.8 130 1/2"-13UNC 6又1/4"-12 2又3/4"-16
FY-RRH-60T-166 60T 166 324 162 90 54 130 1/2"-13UNC 6又1/4"-12 1又5/8"-5.5
FY-RRH-60T-257 60T 257 438 162 90 53.8 130 1/2"-13UNC 6又1/4"-12 2又3/4"-16
FY-RRH-100T-38　 100T 38 165 212 125 79.2 177.8 5/8"-11UNC 8又3/8"-12　 4"-16　
FY-RRH-100T-76 100T 76 254 213 130 79.2 177.8 5/8"-11UNC 8又3/8"-12 4"-16
FY-RRH-100T-153 100T 153 342 213 130 79.2 177.8 5/8"-11UNC 8又3/8"-12 4"-16
FY-RRH-100T-257 100T 257 460 213 130 79.2 177.8 5/8"-11UNC 8又3/8"-12 4"-16
FY-RRH-140T-120 140T 120 282 220 140 65 　 　 　 　
FY-RRH-150T-203 150T 203 349 249 155 79.2

双作用空心千斤顶应用场合：

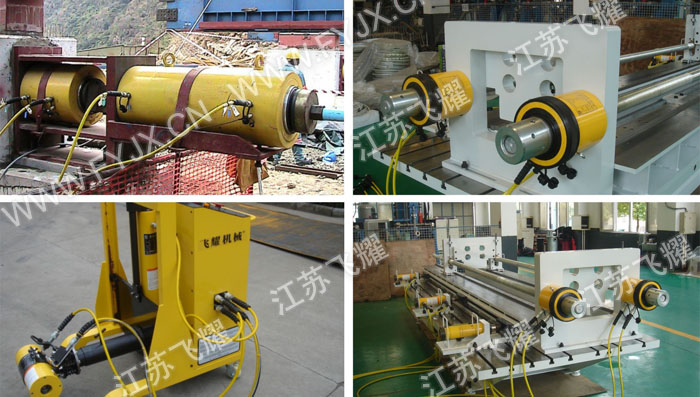

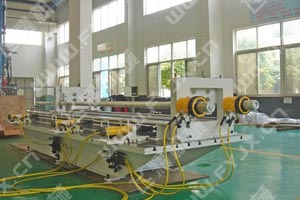

双作用中空液压千斤顶应用图 双作用液压千斤顶由于其特殊的中心孔设计，可用于建筑行业梁体的拉伸，以及机械配套件使用。

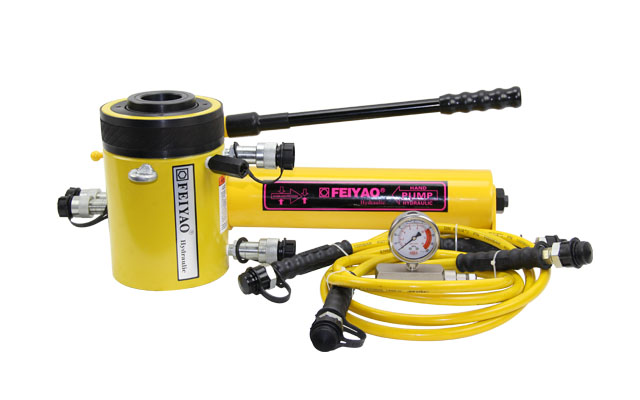

空心千斤顶的使用方法：将电动油泵上高压胶管的接套与空心千斤顶上的螺纹接头连接好，起动油泵将手动换向阀转到开启的位置,空心顶开始工作，工作完毕,再将手柄转到卸荷位置,则空心顶缩回原位,最后关闭电动泵即可。

空心千斤顶使用注意事项：1、使用时如出现空打现象，将空心千斤顶来回多打几下即可； 2、在有负荷时切忌将快速接头接套卸下，以免发生损坏机件和事故； 3、 油泵工作时如听到阀体内有吱吱的声音时，表示限压阀已打开，并以到额定压力，因此就可不必再揿以免损坏机件； 4、本机是用油为介质，必须做好油及本机的清洁保养工作以免淤塞或漏油影响使用效果； 5、用久后，泵体需要加油时，可卸下油泵末尾部的橡胶后端罩盖再旋下8毫米的内六角螺钉，露出油管即可加油。

欢迎购买飞耀空心千斤顶，我们将给您好的产品和用心的服务。
