薄型液压千斤顶

薄型液压千斤顶使用范围广泛，所有型号都采用弹簧复位活塞，并且结合了较低的闭合高度和较适宜的行程长度。它结构紧凑，力量强大，广泛应用于发电厂，船舶制造与维修，桥梁，建筑，采矿，钢铁厂，油田等。

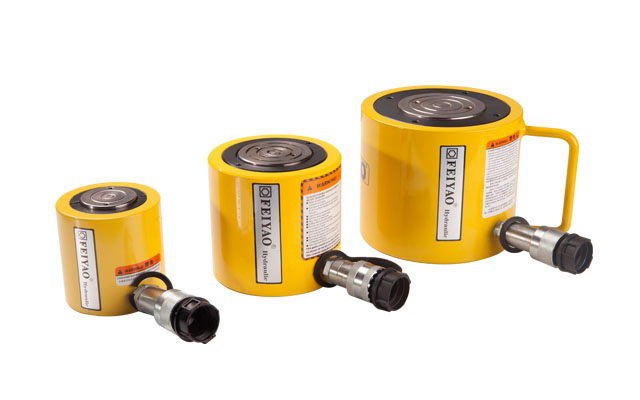

  • 薄型液压千斤顶

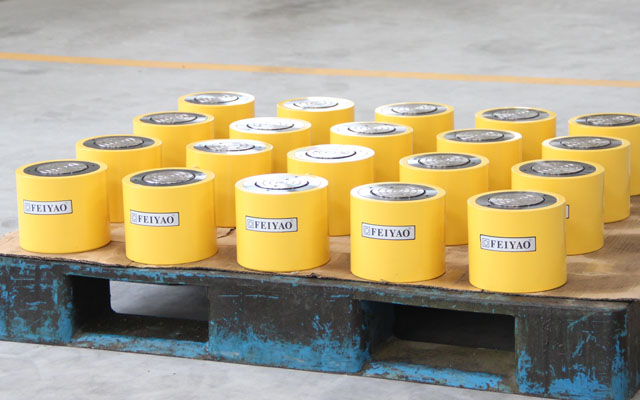

  • 一批薄型液压千斤顶即将发往客户

主要参数

承载能力
10~100T
工作行程
38~100mm
本体高度
88~205mm

薄型液压千斤顶特点：

  • 活塞和油缸内壁镀硬铬，防止刮伤和腐蚀；
  • 烤漆表面耐腐蚀及撞击；
  • 防尘圈设计延长千斤顶使用寿命；
  • 单作用，弹簧回缩；
  • 较大的行程及本体高度比，使用更广泛；
  • 50T以上型号配有手柄，便于现场搬运；
  • 紧凑扁平设计用于其它千斤顶不适合的场所；
  • 每个薄型液压千斤顶都有一个标准的3/8NPT"接头和防尘盖。

薄型液压千斤顶技术参数：

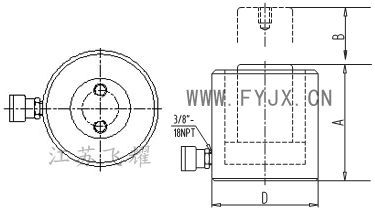

薄型液压千斤顶结构图
型　　号 承载能力 工作行程 本体高度 油缸外径 活塞杆外径 活塞杆安装孔 工作压力
距离 螺纹
FY-RCS-10T-38 10T 38 88 69 37 26 M4 70MPa
FY-RCS-20T-45 20T 45 98 92 50 39 M5
FY-RCS-30T-40 30T 40 130 102 58 　 　
FY-RCS-30T-62 30T 62 117 102 58 39 M5
FY-RCS-50T-37 50T 37 96 124 70 　 　
FY-RCS-50T-60 50T 60 122 124 70 39 M5
FY-RCS-50T-90 50T 90 160 127 75 　 　
FY-RCS-100T-40 100T 40 110 165 60 　 　
FY-RCS-100T-40 100T 40 120 165 90 　 　
FY-RCS-100T-50 100T 50 120 165 90 55 M8
FY-RCS-100T-57 100T 57 142 165 90 55 M8
FY-RCS-100T-100 100T　 100 205 165 90 　 　

薄型液压千斤顶应用场合：

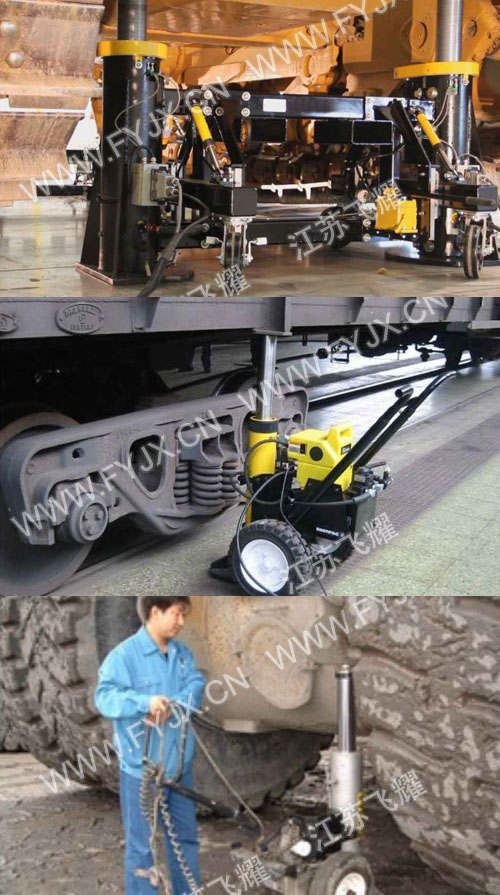

移动式架车机应用场合 薄型液压千斤顶用于桥梁顶升维修

超薄型液压千斤顶

超薄型千斤顶非常适合应用于闭合高度和最大行程为首要因素的地方，不错工作能力，闭合高度，行程长度，弹簧复位设计，广泛应用于维修，举升作业，结构件的焊接定位，装配，法兰分离等地方。

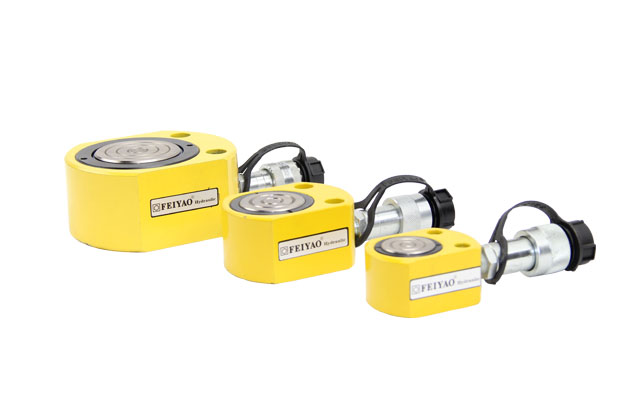

  • 超薄型液压千斤顶

主要参数

承载能力
5~200T
工作行程
6~40mm
本体高度
33~140mm

超薄型液压千斤顶特点：

  • 紧凑扁平设计使用于其它千斤顶不适用的场合；
  • 活塞和油缸内壁镀硬铬，防止刮伤和腐蚀；
  • 高温烤漆，表面耐腐蚀及撞击；
  • 防尘圈设计延长使用寿命；
  • 单作用设计，弹簧回缩；
  • 带有安装孔，可用于特殊场所；
  • 每个超薄型液压千斤顶都有一个标准的 接头和防尘盖；
  • 50吨以上配有手柄便于搬运。

超薄型液压千斤顶技术参数：

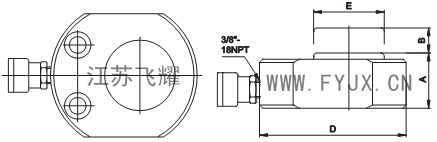

超薄型液压千斤顶结构图
型　　号 承载能力 工作行程B 本体高度A 油缸外径D 活塞杆外径E 安装孔 工作压力
距离 沉孔 通孔
FY-RSM-5T-6 5T 6 33 58×42 26 28 10 6 70MPa
FY-RSM-10T-12 10T 12 43 82×57 38 36.6 10.7 7.1
FY-RSM-10T-11 10T 11 43 82×58 38 36.6 11 7
FY-RSM-17.5T-20 17.5T 20 131 140×110 50 　 　 　
FY-RSM-20T-11 20T 11 52 101×76 50 49.3 15.1 10
FY-RSM-20T-11 20T 11 52 102×78 50 49.3 15 9
FY-RSM-20T-40　 20T 40 80 102×78 50 49.3 15 9
FY-RSM-22T-20 22T 20 60 105×80 55 49.3 15 9
FY-RSM-30T-13 30T 13 59 117×95 60 52.3 15.9 10
FY-RSM-30T-13 30T 13 59 115×97 60 52.3 15 9
FY-RSM-50T-16 50T 16 67 140×114 70 66.6 19 11
FY-RSM-50T-16 50T 16 67 140×118 70 66.5 15 9
FY-RSM-50T-20 50T 20 70 140×118 70 66.5 15 9
FY-RSM-50T-26 50T 26 77 140×118 70 66.5 15 9
FY-RSM-50T-16 50T 16 50 150 95     　
FY-RSM-75T-16 75T 16 80 165×145 85 76.2 20 13
FY-RSM-75T-40 75T 40 100 165×145 85 76.2 20 13
FY-RSM-100T-16 100T 16 86 178×160 90 76.2 20 13
FY-RSM-100T-20 100T 20 86 178×160 90 76.2 20 13
FY-RSM-100T-34 100T 34 100 178×160 90 76.2 20 13
FY-RSM-150T-16 150T 16 100 218×194 115 117.3 20 13
FY-RSM-150T-30 150T 30 120 200 115 　 　 　
FY-RSM-200T-16 200T 16 110 245 130 　 　 　
FY-RSM-200T-20　 200T 20 140 245 130 　 　 　

超薄型液压千斤顶应用场合：

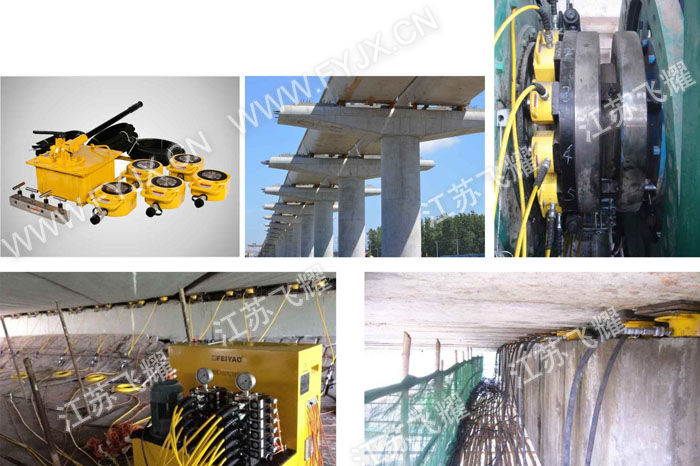

超薄型液压千斤顶用于桥梁同步抬高 超薄型液压千斤顶用于桥梁同步抬高更换橡胶支座

超低薄型液压千斤顶

超低薄型千斤顶有超低的闭合高度和6毫米的行程，可以在非常狭窄的工作空间内进行精确的调节和举升。非常适合应用于机械、涡轮、重型结构件等对接作业。所有型号都是单作用型，负荷复位设计。所有超低薄型千斤顶在使用时其底座必须被完全支撑。

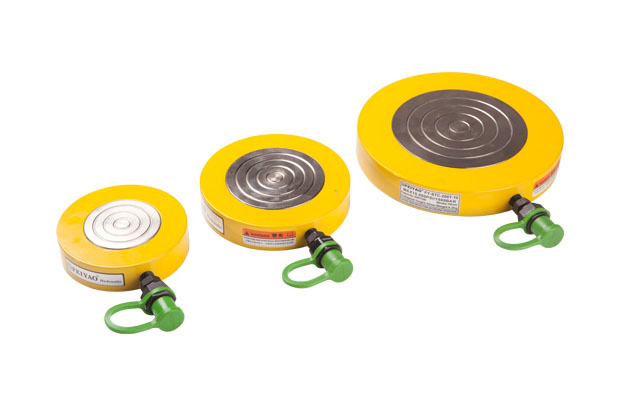

  • 超低薄型液压千斤顶

主要参数

承载能力
5~200T
工作行程
7~30mm
本体高度
20~80mm

超低薄型液压千斤顶特点：

  • 适用在狭窄的空间内托起重物；
  • 重量轻、体积小、超高压、高性能；
  • 工作压力70~150Mpa；
  • 单作用设计，负载回程；
  • 负载时可接受最大4°活塞倾斜；
  • 每个超低薄千斤顶都有一个标准的1/4"NPT接头和防尘盖。

超低薄型液压千斤顶技术参数：

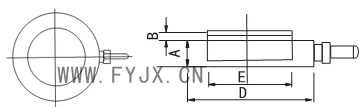

超低薄液压千斤顶结构图
型　　号 承载能力 工作行程B 本体高度A 油缸外径D 活塞杆外径E 工作压力
FY-STC-5T-10 5T 10 30 60 21 150MPa
FY-STC-10T-10 10T 10 30 70 30
FY-STC-25T-10 25T 10 30 90 47
FY-STC-50T-10 50T 10 30 115 68
FY-STC-65T-10 65T 10 30 120 75
FY-STC-100T-10 100T 10 30 144 95
FY-STC-50T-10 50T 10 30 144 95 70MPa
FY-STC-100T-10 100T 10 32 205 135
FY-STC-100T-20 100T 20 55 205 135
FY-STC-100T-12 100T 12 45 185 130
FY-STC-120T-10 120T 10 30 160 100 150MPa
FY-STC-10T-20 120T 20 55.5 220 150 70MPa
FY-STC-150T-10 150T 10 31 176 115 150MPa
FY-STC-150T-30 150T 30 80 215 165 70MPa
FY-STC-200T-10 200T 10 32 205 135 150MPa
FY-STC-100T-10 100T 10 32 198 135 70MPa
FY-STC-20T-7 20T 7 20 220 160 10MPa

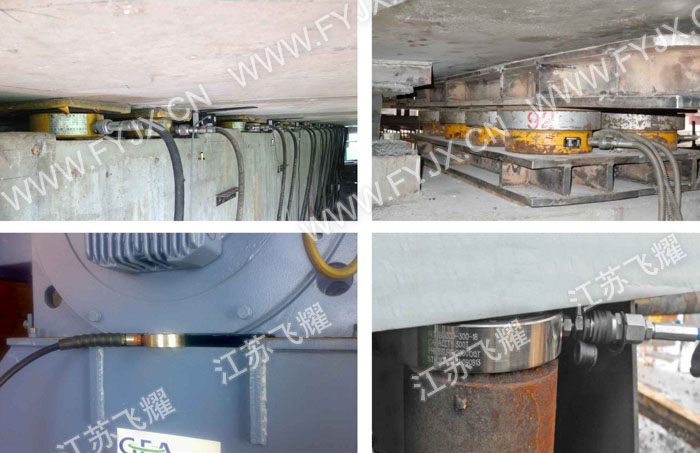

超低薄型液压千斤顶应用场合：

超低薄型液压千斤顶用于桥梁同步顶升 超低薄型液压千斤顶用于桥梁同步顶升、狭小工况环境下的机械维修。

超低薄型液压千斤顶应用视频：

飞耀超低薄型液压千斤顶用于上海卢浦大桥维修顶升

超高压薄型液压千斤顶

超高压薄型液压千斤顶系列主要应用于空间极为有限的场所，例如：造船厂的主机调整、电厂的汽机、水轮机检修等场合。

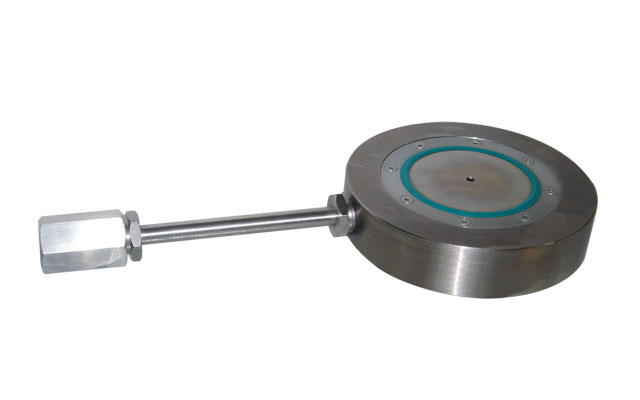

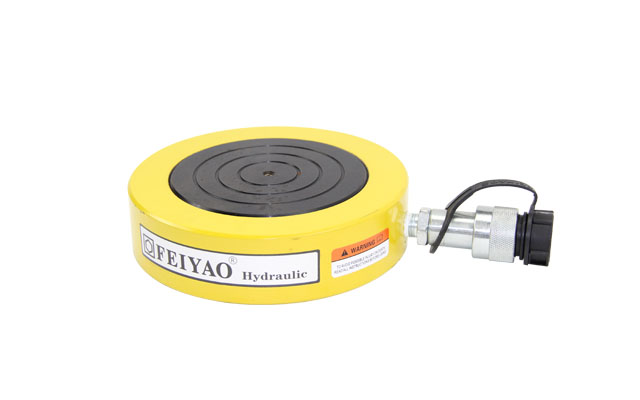

  • 超高压薄型液压千斤顶

主要参数

承载能力
60~300T
工作行程
13~18mm
本体高度
30~35mm

超高压薄型液压千斤顶特点：

  • 适用在狭窄的空间内托起重物；
  • 重量轻、体积小、超高压、高性能；
  • 工作压力200Mpa；
  • 单作用设计，负载回程；
  • 负载时可接受最大4°活塞倾斜；
  • 每个超低薄千斤顶都有一个标准的1/4"NPT接头和防尘盖。

超高压薄型液压千斤顶技术参数：

型　　号 承载能力 工作行程 本体高度 油缸外径 活塞杆外径 工作压力
FY-UTC-60T-13 60T 13 30 128 60 200MPa
FY-UTC-60T-18 60T 18 35 128 60
FY-UTC-100T-13 100T 13 30 148 80
FY-UTC-100T-18 100T 18 35 148 80
FY-UTC-160T-13 160T 13 30 168 100
FY-UTC-160T-18 160T 18 35 168 100
FY-UTC-200T-13 200T 13 30 185 115
FY-UTC-200T-15 200T 15 35 185 115
FY-UTC-200T-18 200T 18 35 185 115
FY-UTC-300T-18 300T 18 35 210 140

超高压薄型液压千斤顶应用场合：

超高压薄型液压千斤顶重物顶升
薄型液压千斤顶配套泵站

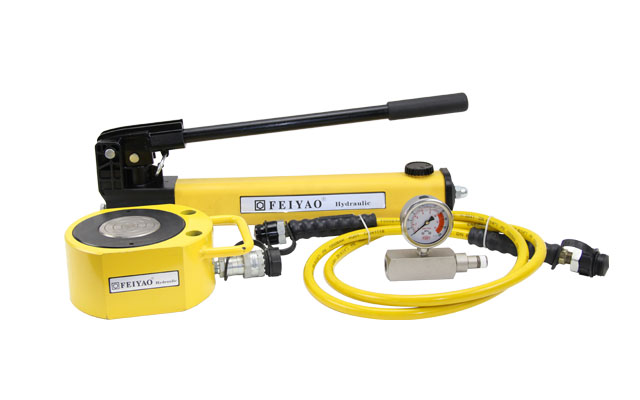

  • FY-EP-392手动液压泵

    单个薄型液压千斤顶使用时推荐选配手动液压油泵，选配泵站时，根据千斤顶的容积选择相应的泵站油箱容积。
