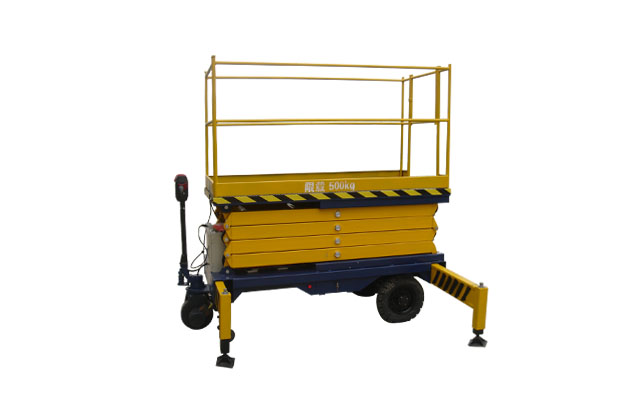

自行式液压升降平台
自行式液压升降平台采用先进的无级调速系统,大容量12V蓄电池组,不需外接电源,行走及转向无需人工牵引,实行自动行走,自动升降,移动灵活方便;剪叉式框架机械结构,稳定性好,载重量大,工作台面大,作业方便,是现代企业高效率安全生产之理想高空作业设备。
自行式液压升降平台技术参数:
型号 | 额定载荷 (㎏) | 最大高度 (m) | 最低高度 (㎜) | 台面尺寸 (㎜) | 起升时间 (s) | 电机功率 (kw) | 电源电压 (V) | 整机重量 (㎏) |
FY-6-300 | 300 | 6 | 980 | 1800×880 | 54 | 1.5 | 24V | 700 |
FY-6-500 | 500 | 6 | 980 | 1800×880 | 50 | 1.5 | 24V | 750 |
FY-9-300 | 300 | 9 | 1350 | 1800×1000 | 75 | 2.2 | 24V | 1200 |
FY-9-500 | 500 | 9 | 1630 | 1800×1000 | 82 | 2.2 | 24V | 1300 |
FY-11-300 | 300 | 11 | 1730 | 2100×1150 | 95 | 2.2 | 24V | 1450 |
FY-11-500 | 500 | 11 | 1750 | 2100×1150 | 98 | 2.2 | 24V | 1480 |
自行式液压升降平台应用场合:
自行式液压升降平台使用图剪叉式高空作业平台

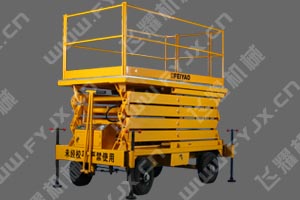

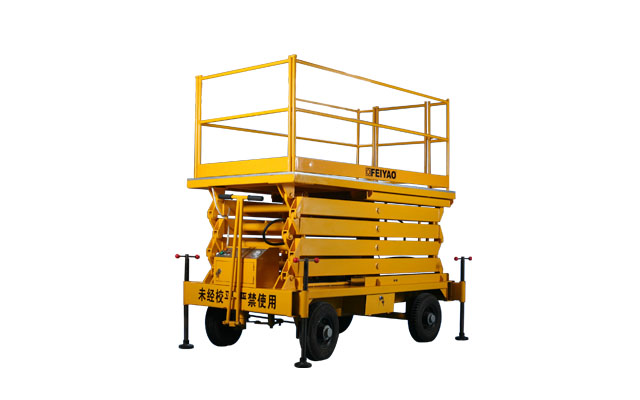

剪叉式高空作业平台是用途广泛的高空作业专用设备。它是依靠外动力牵引,剪叉式机械结构,使升降台起升后有较高的稳定性,宽大的作业平台和较高的承载能力,使高空作业效率更高,更安全。
适用于厂房,工地,宾馆,仓库,机场,车站,码头,体育场等高大建筑之高空设备安装,检修和清洁卫生,野外电力设施高架管道,起吊机械维护保养等,是保障作业安全,提高工作效率之理想设备,令高空作业更加方便,快捷。
剪叉式高空作业平台技术参数:
型号 | 额定载荷(㎏) | 最大高 度(㎜) | 最低高 度(㎜) | 台面尺寸 (㎜) | 起升 时间 (s) | 电机功率 (Kw) | 电源电压 (V) | 整机重 量(㎏) |
FY-0.3-3 | 300 | 3000 | 770 | 1300×700 | 20 | 0.55 | 380V/50HZ | 350 |
FY-0.5-4.5 | 500 | 4500 | 980 | 1300×850 | 30 | 0.75 | 380V/50HZ | 400 |
FY-1-4.5 | 1000 | 4500 | 1350 | 1500×1000 | 35 | 1.5 | 380V/50HZ | 600 |
FY-0.3-6 | 300 | 6000 | 98 | 1800×880 | 58 | 0.75 | 380V/50HZ | 700 |
FY-0.5-6 | 500 | 6000 | 1130 | 1800×880 | 60 | 0.75 | 380V/50HZ | 750 |
FY-1-6 | 1000 | 6000 | 1500 | 1800×1000 | 65 | 2.2 | 380V/50HZ | 1000 |
FY-0.3-7.5 | 300 | 7500 | 1280 | 1800×1000 | 64 | 1.1 | 380V/50HZ | 800 |
FY-0.3-9 | 300 | 9000 | 1330 | 1800×1000 | 74 | 1.1 | 380V/50HZ | 1100 |
FY-0.5-9 | 500 | 9000 | 1520 | 1800×1000 | 81 | 1.1 | 380V/50HZ | 1200 |
FY-1-9 | 1000 | 9000 | 1840 | 2000×1200 | 75 | 2.2 | 380V/50HZ | 1850 |
FY-0.3-11 | 300 | 11000 | 1620 | 2100×1150 | 93 | 1.5 | 380V/50HZ | 1300 |
FY-0.5-11 | 500 | 11000 | 1620 | 2100×1150 | 105 | 1.5 | 380V/50HZ | 1400 |
FY-0.3-12 | 300 | 12000 | 1820 | 2450×1350 | 110 | 2.2 | 380V/50HZ | 1850 |
FY-0.5-12 | 500 | 12000 | 1820 | 2450×1350 | 115 | 2.2 | 380V/50HZ | 1880 |
FY-1-12 | 1000 | 12000 | 1840 | 2450×1350 | 120 | 3 | 380V/50HZ | 1950 |
FY-0.3-14 | 300 | 14000 | 1980 | 2450×1350 | 124 | 2.2 | 380V/50HZ | 1980 |
FY-0.5-14 | 500 | 14000 | 1980 | 2450×1350 | 130 | 2.2 | 380V/50HZ | 2050 |
FY-0.3-16 | 300 | 16000 | 2140 | 2600×1500 | 145 | 3 | 380V/50HZ | 2300 |

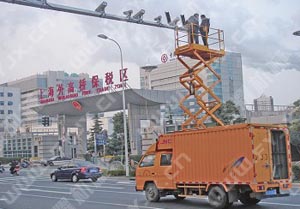

剪叉式高空作业平台应用场合:
剪叉式高空作业平台使用图固定式升降平台

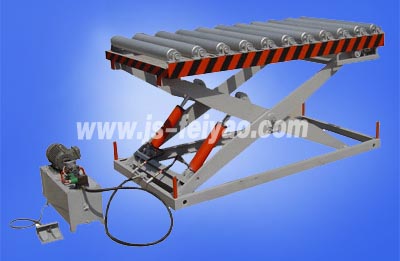

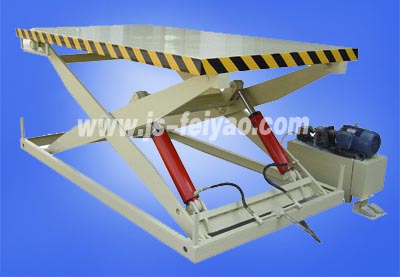

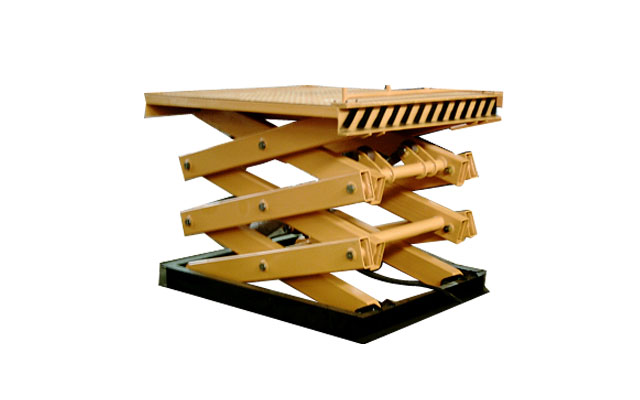

固定式液压升降平台是用于高层建货物运送的专用液压升降产品,主要用于各种工作层间的货物上下运送;如立体车库、地下车库、层高间汽车举升、仓库货物运送等。产品液压系统设置防坠超载安全保障装置,各楼层和升降台工作台面均可设置操作按钮,实现多点控制。产品结构建股,承载量大,升降平稳安装维护简单方便,三经济适用的低楼层间替代电梯的理想货物输送设备。
固定式升降平台技术参数:
型号 | 额定载荷 (T) | 最低高度 (㎜) | 升降行程 (㎜) | 最大高度 (㎜) | 台面尺寸 (㎜) | 起升时间 (S) | 电机功率 (KW) | 整机重量 (㎏) |
FY-0.5-5 | 0.5 | 850 | 5000 | 5850 | 2000×1000 | 47 | 2.2 | 1200 |
FY-1-3.3 | 1.00 | 840 | 3300 | 4140 | 1900×1500 | 30 | 3 | 1200 |
FY-1-4.3 | 1.00 | 860 | 4300 | 5160 | 2500×2500 | 70 | 3 | 2500 |
FY-1-6 | 1.00 | 1230 | 6000 | 5570 | 2200×1500 | 90 | 4 | 2500 |
FY-2-3.5 | 2.00 | 1000 | 3500 | 5570 | 2200×1500 | 75 | 4 | 1800 |
FY-2-4.5 | 2.00 | 1070 | 4500 | 5570 | 1600×1600 | 45 | 4 | 2200 |
FY-2-6.8 | 2.00 | 1400 | 6800 | 8200 | 2500×2200 | 90 | 4 | 3300 |
FY-3-4.5 | 3.00 | 1060 | 4500 | 5560 | 2200×1800 | 88 | 4.5 | 2200 |
固定式升降平台应用场合:
台湾中华航空发动机测试用超大型升降平台

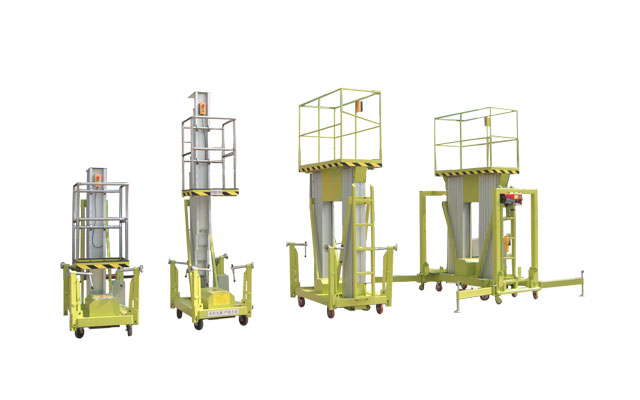

铝制液压升降平台
铝合金升降平台,采用了新型高强度铝合金材料,桅柱伸缩,链条传动升高系统。由于型材轻、体积小、强度高,能在极小的空间里发挥很高的举升能力,故被广泛用于各行各业。如:车站,码头,宾馆大厦,体育场所,电力设施,银行,通讯,装饰装潢,影剧院等场所的高空作业。
铝制液压升降平台技术参数:
型号 | 单桅柱式 | 双桅柱式 | 三桅柱式 | 多桅柱式 | ||||||||
FY-4-125 | FY-6-125 | FY-8-125 | FY-8-200 | FY-10-200 | FY-12-200 | FY-10-250 | FY-12-250 | FY-14-250 | FY-16-150 | FY-16-150 | FY-16-150 | |
平台 最大 高度 (H1) (m) | 4 | 6 | 8 | 8 | 10 | 12 | 10 | 12 | 14 | 16 | 18 | 20 |
最大 作业 高度 (H2) (m) | 5.7 | 7.7 | 9.7 | 9.7 | 11.7 | 13.7 | 11.7 | 13.7 | 15.7 | 17.7 | 19.7 | 21.7 |
额定 载荷 (㎏) | 125 | 125 | 125 | 200 | 200 | 200 | 250 | 250 | 250 | 150 | 150 | 125 |
平台 尺寸 (L1 ×W1) (m) | 0.51 × 0.55 | 0.61 ×0.65 | 0.61 ×0.65 | 1.36 ×0.60 | 1.36 × 0.60 | 1.46 × 0.60 | 1.56 × 0.80 | 1.56 × 0.80 | 1.56 × 0.80 | 1.48 × 0.80 | 1.48 × 0.80 | 0.70 × 0.60 |
工作 电压 (V) | AC220/50HZ | |||||||||||
电机 功率 (KW) | 0.75 | 1.5 | 0.75/1.5 | |||||||||
外型 尺寸 (LO ×WO ×HO) (m) | 1.05 × 0.88 × 1.70 | 1.20 × 0.88 × 1.70 | 1.20 × 0.88 × 1.98 | 1.48 × 0.9 × 2.06 | 1.48 × 0.9 × 2.06 | 1.58 × 0.9 × 2.06 | 1.69 × 1.13 × 2.08 | 1.69 × 1.13 × 2.48 | 1.69 × 1.13 × 2.48 | 2.26 × 1.20 × 2.08 | 2.26 × 1.20 × 2.18 | 3.30 × 1.65 × 2.50 |

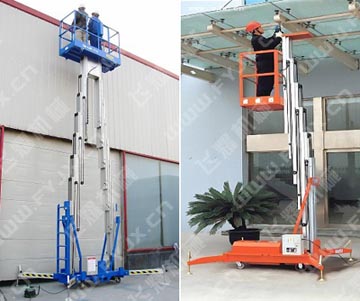

铝制液压升降平台应用场合:
铝制液压升降平台现场使用图车底起重平台

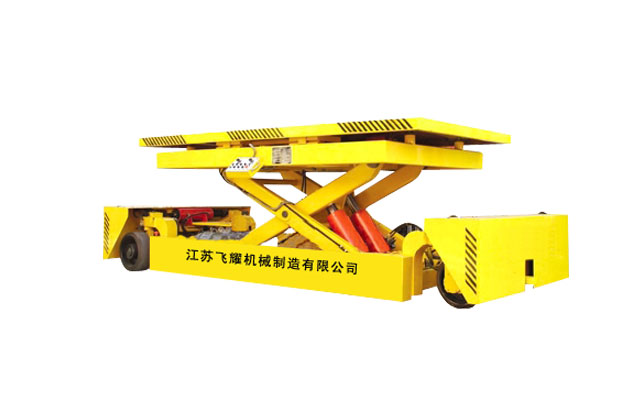

车底起重平台可以实现横向、纵向及一定角度的转动和平行移动,行走轮为液压马达驱动,该设备在机车车辆制造厂的装配生产过程中主要用于车底电气设备等的安装调试,同时也适用于类似的场所使用。
车底起重平台动作均为平衡控制,运行可靠。该设备采用蓄电池电源驱动,工作台面覆盖橡胶垫板防滑性能好,配置自锁装置及紧急控制按钮,操作台配有报警装置,安全可靠。

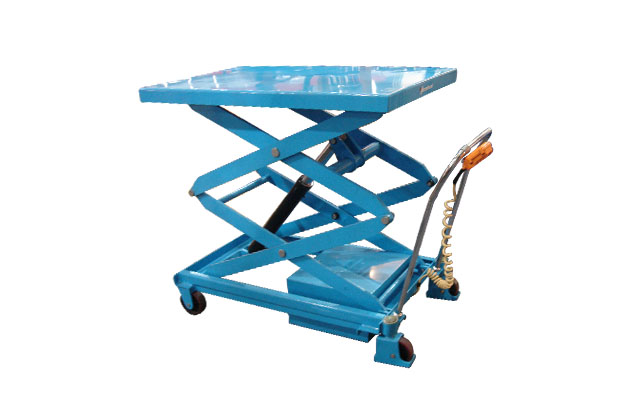

移动式升降平台车
重型脚踏式升降平台,重型设计,配置特有高品质油缸,性能可靠稳定,采用防夹剪叉设计,同时带有过载保护功能,为安全提供保障,配有安全楔形块,方便维修。
移动式升降平台车技术参数:
型号 | 类型 | 载重㎏ | 台面尺寸㎜ | 台面最低 最高高度㎜ |
手把高度㎜ | 外形尺寸㎜ | 轮子直径㎜ | 净重㎏ |
FY-BS-15 | 单剪 | 150 | 700×450 | 265/755 | 1000 | 450×950 | ¢100 | 41 |
FY-BS-25 | 250 | 830×500 | 330/910 | 1100 | 500×1010 | ¢125 | 78 | |
FY-BS-50 | 500 | 1010×520 | 435/1000 | 1130 | 520×1185 | ¢150 | 118 | |
FY-BS-75 | 750 | 1010×520 | 442/1000 | 1130 | 520×1260 | ¢150 | 120 | |
FY-BS-100 | 1000 | 1010×520 | 445/950 | 1130 | 520×1260 | ¢150 | 137 | |
FY-BS-150 | 双剪 | 150 | 830×500 | 435/1430 | 1100 | 500×1010 | ¢125 | 90 |
FY-BS-300 | 300 | 1010×520 | 435/1585 | 1130 | 520×1260 | ¢150 | 150 | |
FY-BS-500 | 500 | 1010×520 | 440/1575 | 1130 | 520×1260 | ¢150 | 168 | |
FY-BS-800 | 800 | 1010×520 | 470/1410 | 1130 | 520×12750 | ¢150 | 165 |
