移动式集装箱液压吊车
移动式集装箱液压吊车是运输装卸集装箱的专用液压起吊设备,具有体积小,占地面积少,可单人操作,重量轻,升力大,维修方便等优点,广泛应用于车站、港口及运输部门和各种拖车上,以及集装箱集散站。运输型集装箱液压吊车可与集装箱拖车配套。地面移动型集装箱液压吊车适用于各种集装箱集散装卸站,还适用于沙漠钻井、军事越野等边远地区没有集装箱起重设备的装卸运输,尤其服务于集装箱门对门运输,该机稍加改动还可组成大型活动升降平台。随国际国内集装箱运输的快速发展,该产品正获得广泛应用。
移动式集装箱液压吊车技术参数:
规格型号 | FY-DJJ-3000 | FY-DJJ-3600 | FY-DJJ-4000 |
额定起重量 | 30T | 36T | 40T |
最大起升高度 | 4660mm | 4660mm | 4660mm |
最大起升速度 | 0.065m/s | 0.065m/s | 0.065m/s |
自重 | 7T | 8T | 8T |
发动机型号 | 490BPG | 490BPG | 490BPG |
发动机标定功率/标定转速 | 45.6/2200KW/r/min | 45.6/2200KW/r/min | 45.6/2200KW/r/min |
最大扭矩/转速 | 70.2/1960~2240[Nm/r min] | 70.2/1960~2240[Nm/r min] | 70.2/1960~2240[Nm/r min] |
最大行驶速度 | 3.5km/h | 3.5km/h | 3.5km/h |
起升油缸直径 | 203mm | 203mm | 203mm |
起升系统压力 | 13Mpa | 15Mpa | 16Mpa |
转向油缸直径 | 75mm | 75mm | 75mm |
最小转弯半径 | 4500mm | 4500mm | 4500mm |
转向系统压力 | 15Mpa | 15Mpa | 15Mpa |
液压马达扭矩 | 1010Nm | 1010Nm | 1010Nm |
液压马达转速范围 | 6~400r/min | 6~400r/min | 6~400r/min |
驱动轮直径 | 450mm | 450mm | 450mm |
最小离地间隙 | 110mm | 110mm | 110mm |
适合车厢高度 | 1.45m/1.75m | 1.45m/1.75m | 1.45m/1.75m |
全长 | 5055mm | 5055mm | 5055mm |
全宽 | 2655mm | 2655mm | 2655mm |
全高 | 6320mm | 6320mm | 6320mm |

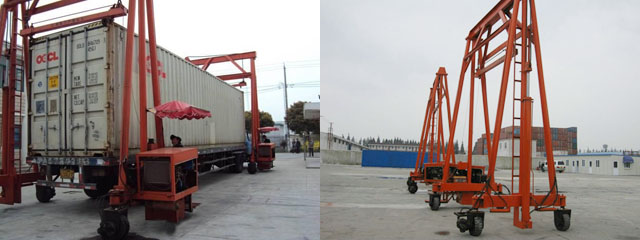

移动式集装箱液压吊车应用场合:

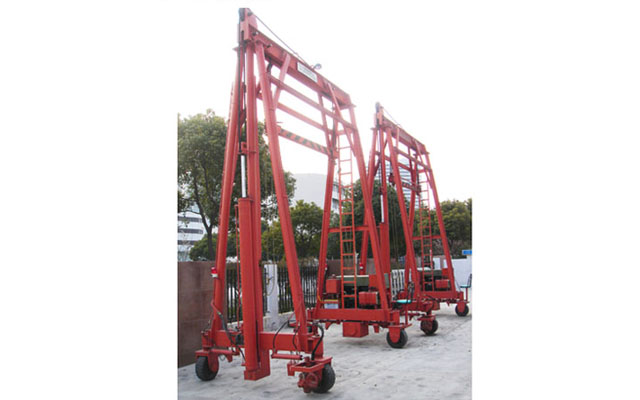

移动式集装箱液压吊车倾斜式集装箱液压吊车
倾斜式集装箱液压吊车是专为倾倒集装箱内货物(包括液体、零散固体等),作业成本较低的一种集装箱专用吊车。该机可使20尺集装箱的最大倾斜角度达到42度,40尺集装箱的最大倾斜角度达到24度。该车以多缸柴油机为动力,具有工作噪音低,整车震动小的特点。该车起升、行走均为液压系统控制,由液压马达驱动行走。起升采用直径为200毫米的油缸,起重量大,系统压力小,起升下降平稳、安全,装卸效率高。每组由两台吊车构成,每台都是独立的运动单元,各运动单元为两轮驱动,四轮转向,最大转角可达90度,能实现任意角度的转向和平移,转弯半径小,操作方便灵活;两运动单元都可自由运行,间距可任意调整,适合多种规格的集装箱吊装。该车要求在平整,经过硬化,无坑洼的场地上使用。
倾斜式集装箱液压吊车技术参数:
规格型号 | FY-DJJ-1800A | FY-DJJ-1800B |
额定起重量 | 18T | 18T |
最大起升高度 | 4660mm | 5660mm |
最大起升速度 | 0.035m/s | 0.035m/s |
自重 | 3.8T | 4.8T |
发动机型号 | 490G-4 | 490G-4 |
发动机标定功率/标定转速 | 33/2400KW/r/min | 33/2400KW/r/min |
最大扭矩/转速 | 70.2/1960~2400[Nm/r min] | 70.2/1960~2400[Nm/r min] |
最大行驶速度 | 3.5km/h | 3.5km/h |
起升油缸直径 | 203mm | 203mm |
起升系统压力 | 15Mpa | 15Mpa |
转向油缸直径 | 75mm | 75mm |
最小转弯半径 | 4500mm | 5500mm |
转向系统压力 | 15Mpa | 15Mpa |
液压马达扭矩 | 1010Nm | 1010Nm |
液压马达转速范围 | 6~400r/min | 6~400r/min |
驱动轮直径 | 450mm | 450mm |
最小离地间隙 | 110mm | 110mm |
适合车厢高度 | 1.45m/1.75m | 1.45m/1.75m |
全长 | 5055mm | 5055mm |
全宽 | 2655mm | 3655mm |
全高 | 6320mm | 8320mm |
