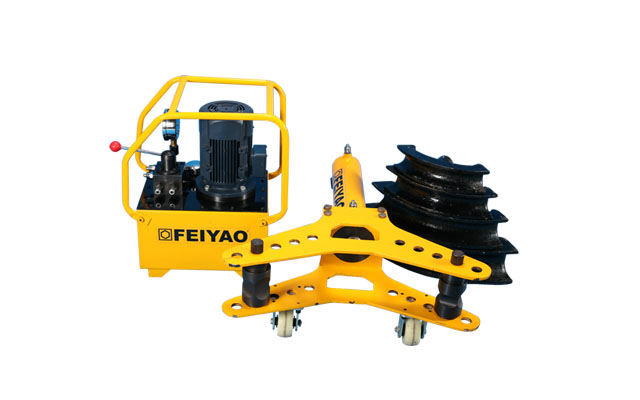

电动液压弯管机

电动液压弯管机适用水管,电线管,瓦斯管,特别是厚壁钢管的弯制成型。1/2至2寸管道可一次弯制成90°,2-6寸管道必须移管子弯曲。

  • 电动液压弯管机

电动液压弯管机特点:

  • 活塞杆镀硬铬,弯管机烤漆表面;
  • 分体式设计,便于现场工作,弯管平滑无皱;
  • 套件包含弯管机,电动泵,液压软管,弯管模具;
  • 双作用液压缸,快速回位,提高弯管效率。

电动液压弯管机技术参数:

型号 弯管范围
弯曲半径
弯管壁厚
油缸最大排力
KN
选配泵站
FY-DWG-60 22-60 4×管径 ≤4 100
阴模2只 销2只 弯胎:22 27 34 42 48 60
FY-DWG-76 27-76 4×管径 ≤10 300
阴模2只 销2只 弯胎: 27 34 42 48 60 76
FY-DWG-108 27-108 4×管径 ≤10 300
阴模2只 销2只 弯胎: 27 42 48 60 76 89 108
FY-DWG-159 76-159 4×管径 ≤10 500
阴模2只 销2只 弯胎: 76 89 108 133 159 垫铁两根

电动液压弯管机应用场合:

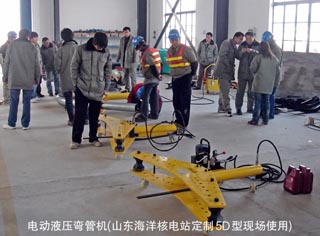

电动液压弯管机现场图片 电动液压弯管机用于山东海洋核电站定制5D型现场使用。

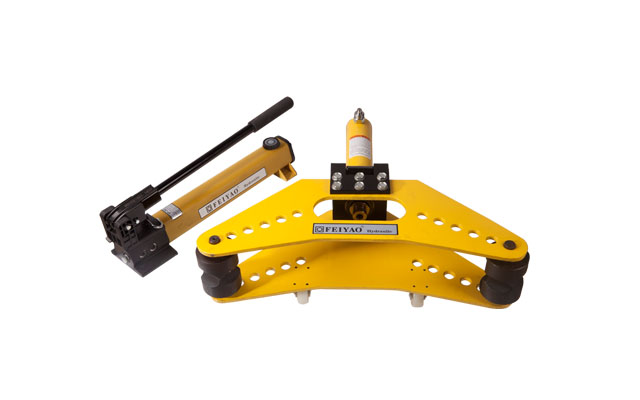

手动液压弯管机

  • 手动液压弯管机

手动液压弯管机特点:

  • 分体式设计,便于现场工作,弯管平滑无皱,特别适用厚壁钢管弯制;
  • 套件包含弯管机,手动泵站,液压软管,弯管模具;
  • 活塞镀硬铬,防止刮伤和腐蚀,烤漆表面耐撞击,耐腐蚀性更强。

分体式液压切断机技术参数:

型号 弯管范围(㎜) 弯管半径(㎜) 弯管壁厚(㎜)
FY-SWG-60 22-60 4×管径 ≦4

手动液压弯管机应用场合:

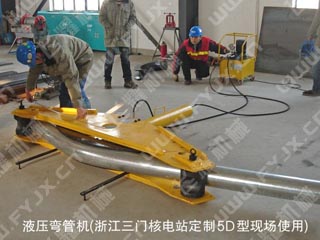

液压弯管机现场图片 液压弯管机用于浙江三门核电站5D型使用现场。

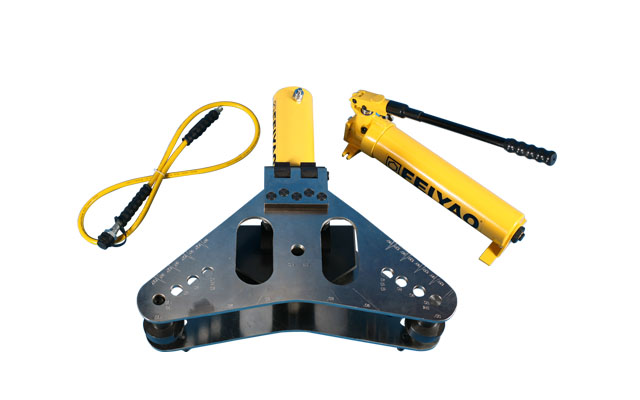

分体式液压平立弯组合机

  • 分体式液压平立弯组合机

分体式液压平立弯组合机特点:

  • 采用铰链式花板,开合方便,上花板刻有数字,弯制时可准确的看出弯曲角度;
  • 上下花板特殊合钢,经过调质处理,坚固耐用;
  • 平立弯只需换一个模头即可完成工作。立弯时模具夹板上装有导向板,使得铜铝排弯曲时在同一个平面内,表面平整度好;
  • 本机采用单作用千斤顶,拉簧复位,配单作用手动泵或电动泵站即可工作。

分体式液压平立弯组合机技术参数:

型号 额定出力(T) 适用范围(㎜) 弯曲角度 弯曲半径 选配泵站
FY-PLW-120 50 厚度:4-40
宽度:40、50、63、80、100
平弯:0-140°
立弯:0-90°
2.5×排厚
2.5×排宽
76

关于分体式液压平立弯组合机使用说明书请看:《分体式平立弯组合机使用说明书
