液压螺栓拉伸器是一种安全、精确的螺栓螺母拆装工具，它借助液压油泵提供的液压源，根据螺栓材质的抗拉强度、屈服系数和拉伸率来决定拉伸器的拉伸力，从而对各种规格的螺栓螺母进行预紧、拆卸，可同时操作，保证压力载体连接中的一致性。

飞耀的液压螺栓拉伸器主要由液压缸，拉伸头和支撑桥三部分组成。液压缸螺栓进行轴向拉伸，实现螺栓需要的拉伸量后，螺母会与法兰接触面脱离开来。然后通过拨动螺母外的一个拨圈，让螺母旋紧。最后释放液压力，螺栓回缩，从而实现螺母与法兰的贴紧。

液压螺栓拉伸器多用于石油、石化、天然气、电力（核电、火电、风电、水电）、采矿、船舶、冶金、重型机械、铁路、水泥、建筑、航空、航天等领域。

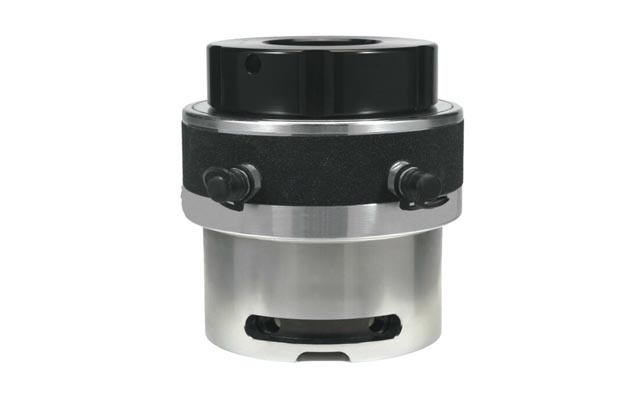

PS系列，螺栓拉伸器

  • PS系列，螺栓拉伸器

主要参数

最大拉伸力
3884KN
螺栓直径
M20~115mm

PS系列，螺栓拉伸器特点：

  • 超行程保护装置，安全阀，避免密封件损害，确保操作者安全；
  • 自动回程机构设计，提高工作效率；
  • 配有行程指示器；
  • 具有不对中补偿功能，允许任意方向3°倾斜；
  • 一套液压施力装置可配多个拉伸螺母和桥式支撑；
  • 常用工作压力1500bar；
  • 根据现场需要，可量身定做。

PS系列，螺栓拉伸器技术参数：

型号 螺栓直径 有效面积 最大拉伸力 重量 尺寸mm
in mm in2 mm2 TONF KN lb kg a b c d e f
PS0 3/4" M20 1.48 954 14.4 143.5 2.9 1.3 66 25 62 34.5 91.5 129
7/8" M22 25 62 34.5 91.5 132
PS1 1" M24 2.95 1903 28.6 285 7.7 3.5 90.9 31.9 68 43 123.5 167
1 1/8" M27 31.7 80 46 126.5 174
PS2 1" M24 4.74 3058 46 458.3 12.1 5.5 109 30 75 38 128.6 172
　 M27 30.2 80 41 131.6 180
1 1/8" M30 36.9 88 44 134.6 186
1 1/4" M33 38.3 96 47 137.6 192
1 3/8" M36 　 　 　 　 　
PS3 1 1/4" M33 6.9 4452 67 667.8 15.4 7 126 36.9 88 44 137 188
1 3/8" M36 38.3 96 47 140 194
1 1/2" M39 42 96 50.4 143.4 196
1 5/8" M42 41.1 108 53.5 146.5 207.5
PS4 1 1/2" M39 10.41 6716 101.1 1007.3 22.1 10 146 42 113 50 149 207
1 5/8" M42 45 113 53.5 152.5 213.5
1 3/4" M45 52.1 118 57 156 220
1 7/8" M48 51 114 60 159 226
2" 　 52 120 63 162 233
PS5 2" M52 13.45 8677 130 1301.2 33.1 15 174 52 132 63 163 235
2 1/4" M56 58 138 69.5 169 247
PS6 2 1/4" M56 15.71 10135 152.5 1514.5 37.5 17 184 58 138 69.5 169.4 249
　 M60 63.2 153 76 175 262
2 1/2" M64 76 164 82 181.9 275
2 3/4" M68 　 　 　 　 　
PS7 2 3/4" M70 21.67 13980 210.5 2097.3 57.3 26 220 85 157 82 182 275
　 M72 80 180 89 189 288
3" M76 　 　 　 　 　
PS8 3" M76 25.49 16445 247.5 2466 65 29.5 240 80 180 89 192.5 291.5
　 M80 95 190 95 198.5 303.5
3 3/4" M85 102.5 205 101 204.5 316.5
3 1/2" M90 　 　 　 　 　
PS9 3 3/4" M95 34.09 21991 331 3297.9 86 38 272 　 　 　 　 　
　 M100 93.6 200 107 211 330
4" 　 103 210 114 218 345
PS10 4 1/4" M105 40.15 25935 389.9 3884.8 108 49 282 112 225 120 228 365
　 M110 　 　 　 　 　
　 M115 　 　 　 　 　
4 1/2" 　 118 236 126 235 380

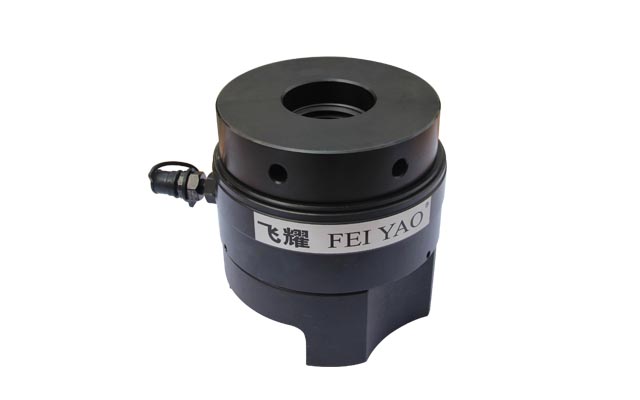

UT-系列，螺栓拉伸器

  • UT-系列，螺栓拉伸器

主要参数

最大拉伸力
5860KN
最大行程
12mm
螺栓直径
M16~115mm

UT-系列，螺栓拉伸器特点：

  • 通用型多用途工具；
  • 带有活塞行程指示器和支撑桥；
  • 表面发黑出力具有很好的抗腐蚀性能力；
  • 只有一个油口，多个拉伸器同时使用时连接非常方便；
  • 常用工作压力1500bar,如有特殊需要可定制；
  • 8种规格的拉伸头可涵盖M16-M115的螺栓范围；
  • 多种规格的拉伸头可使用相同的支撑桥；
  • UTC和UTF规格的拉伸器有两个支撑桥。

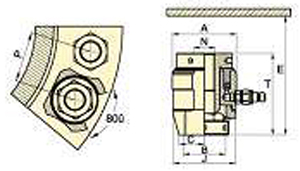

UT-系列，螺栓拉伸器技术参数：

型号 螺栓直径 UT系列拉伸器 技术参数 重量
N
inches		 N
mm		 øA
（mm)		 高度
T（mm)		 øJ
(mm)		 øB
(mm)		 C
(mm）		 最小高度
E（mm)		 最小螺距
P（mm)		 有效面积
（mm2）		 最大拉伸力
（KN）		 最大行程
（mm)		 (kg)
UTA - M16 86 135 90 55 27 169 55 1490 224 10 2.9
5/8" - 86 135 90 55 27 169 55 1490 224 10 2.9
3/4" M18 86 135 90 55 27 165 56 1490 224 10 2.9
- M20 86 135 90 55 27 165 57 1490 224 10 2.9
7/8" M24 86 135 90 55 27 164 59 1490 224 10 2.9
1" M27 86 135 90 55 27 167 62 1490 224 10 2.9
1 1/8" M30 86 135 90 55 27 70 65 1490 224 10 2.9
UTB 1 1/8" M30 135 136 110 72 35 173 71 2677 402 10 4
1 1/4" M33 135 136 110 72 35 174 74 2677 402 10 4
1 3/8" M36 135 136 110 72 35 177 77 2677 402 10 4
1 1/2" M39 135 136 110 72 35 180 80 2677 402 10 4
UTC 1 1/2" M39 138 165 136 82.5 46 212 92 5127 769 10 8
1 5/8" M42 138 165 136 82.5 46 215 96 5127 769 10 8
1 3/4" M45 138 165 136 82.5 46 218 99 5127 769 10 8
1 7/8" M48 138 160 136 94 51 216 105 5127 769 10 7.2
2" M52 138 160 136 94 51 220 108 5127 769 10 7.2
UTD 2" M52 174 180 170 120 62 240 118 9782 1467 10 11.5
2 1/4" M56 174 180 170 120 62 244 121 9782 1467 10 11.5
- M60 174 180 170 120 62 248 124 9782 1467 10 11.5
2 1/2" M64 174 180 170 120 62 252 127 9782 1467 10 11.5
- M68 174 180 170 120 62 256 130 9782 1467 10 11.5
UTE 2 1/2" - 210 202 206 148.5 78 274 144 15079 2262 10 18.2
- M68 210 202 206 148.5 78 278 145 15079 2262 10 18.2
2 3/4" M72 210 202 206 148.5 78 282 149 15079 2262 10 18.2
3" M76 210 202 206 148.5 78 286 152 15079 2262 10 18.2
3 1/4" M80 210 202 206 148.5 78 283 162 15079 2262 10 18.2
UTF 3 1/4" M80 240 219 245 171 82 311 166 18972 2846 12 27
- M85 240 219 245 171 82 312 169 18972 2846 12 27
3 1/2" M90 240 219 245 171 82 317 178 18972 2846 12 27
3 3/4" M95 240 219 245 171 82 322 181 18972 2846 12 27
4" M100 240 219 245 185 82 345 202 18972 2846 12 29.5
UTG 3 3/4" M95 276 241 265 185 92 345 192 26389 3958 12 37
4" M100 276 241 265 185 92 350 202 26389 3958 12 37
- M105 276 241 265 185 92 355 200 26389 3958 12 37
UTH 4" - 325 269 315 200 115 380 224 39072 5860 12 64.3
- M105 325 269 315 200 115 383 220 39072 5860 12 64.3
- M110 325 269 315 200 115 388 223 39072 5860 12 64.3
4 1/2" M115 325 269 315 200 115 394 232 39072 5860 12 64.3

通用液压螺栓拉伸器

  • 通用液压螺栓拉伸器

主要参数

最大拉伸力
4573KN
最大行程
15mm
螺纹规格
M10~100mm

通用液压螺栓拉伸器特点：

  • 结构紧凑，重量轻，拉力大，拉伸速度快，使用安全；
  • 适合于单规格螺栓的拉伸，精确度高；
  • 可配手动液压泵、气动液压泵、电动液压泵，多个拉伸器可同时使用；
  • 标准工作压力：150Mpa；
  • 配合超高压手动，电动，气动泵站均可使用；
  • 应有范围：船舶、钢铁、石化、电力等大型设备的螺栓紧固与拆卸。

通用液压螺栓拉伸器技术参数：

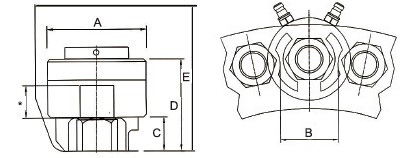

通用液压螺栓拉伸器示意图
型号 螺纹规格 最大拉伸力
(KN) 		尺寸（mm) 行程
(mm)
M Inch A B C D E
FY-THA016 M16 5/8 126 37 41 52 16 72 10
FY-THA018 M18 3/4 172 40 46 62 18 76 10
FY-THA020 M20 3/4 208 42 51 66 19 78 10
FY-THA022 M22 7/8 264 45 51 72 20 86 10
FY-THA024 M24 1 327 49 59 78 22 88 10
FY-THA027 M27 1-1/8 448 55 65 88 25 93 10
FY-THA030 M30 1-1/8 448 61 72 98 27 93 15
FY-THA033 M33 1-1/4 679 66 76 108 29 103 15
FY-THA036 M36 1-3/8 810 71 80 118 32 108 15
FY-THA039 M39 1-1/2 810 77 89 118 34 112 15
FY-THA042 M42 1-5/8 917 83 91 126 37 114 15
FY-THA045 M45 1-3/4 952 89 94 130 39 118 15
FY-THA048 M48 1-7/8 1151 94 102 142 42 122 15
FY-THA052 M52 2 1277 102 110 148 46 124 15
FY-THA056 M56 2-1/4 1455 106 119 160 49 138 15
FY-THA060 M60 2-3/8 1455 114 131 160 52 142 15
FY-THA064 M64 2-1/2 1794 120 131 178 55 151 15
FY-THA068 M68 2-3/4 1794 124 146 178 58 159 15
FY-THA072 M72 2-7/8 2116 130 146 192 62 173 15
FY-THA076 M76 3 2579 135 161 215 65 177 15
FY-THA080 M80 3-1/4 2579 142 161 215 68 197 15
FY-THA085 M85 3-3/8 2963 150 175 230 72 202 15
FY-THA090 M90 3-1/2 3506 160 177 250 77 218 15
FY-THA095 M95 3-3/4 3951 170 202 265 80 225 15
FY-THA100 M100 4 4573 178 212 285 85 225 15

通用液压螺栓拉伸器应用场合：

通用液压螺栓拉伸器现场使用图 通用液压螺栓拉伸器现场使用图。

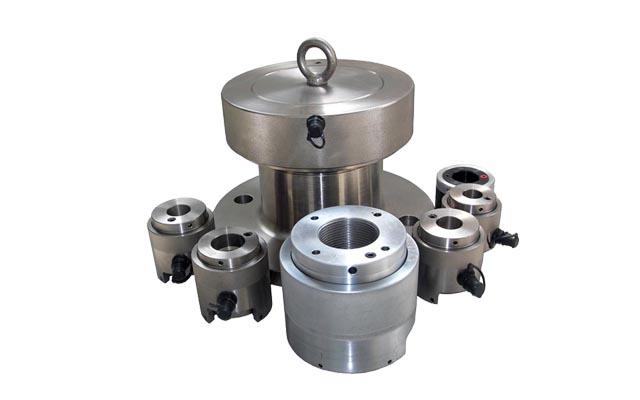

FY-HTB型液压螺栓拉伸器

  • FY-HTB型液压螺栓拉伸器

主要参数

最大拉伸力
3793KN
最大行程
12mm
螺纹规格
M20~115mm

FY-HTB型液压螺栓拉伸器特点：

  • 精确度高，速度快，使用安全；
  • 实用性强，一种型号可用于多种规格螺栓拉伸；
  • 适用面广，使用简单方便；
  • 可配手动液压泵、气动液压泵、电动液压泵，多个拉伸器可同时使用。

FY-HTB液压螺栓拉伸器技术参数：

FY-HTB液压螺栓拉伸器示意图
型号 适用螺栓 最大负载 尺寸(mm) 行程 (mm) 重量 (kg)
(mm) (KN) A B C D E F
FY-HTB1 M20 338 85 55 23 25 74 86 8 5
M22 59 25 27 76 88
M24 66 27 29 78 90
FY-HTB2 M24 486 109 66 27 29 90 105 7
M27 72 30 32 93 108
M30 78 33 35 96 111
M33 85 36 38 99 114
M36 90 39 41 102 117
FY-HTB3 M33 814 133 85 36 44 111 127 10
M36 94 39 47 116 130
M39 98 42 50 119 133
M42 105 45 53 122 136
FY-HTB4 M39 989 150 98 41 51 122 135 10 15
M42 105 44 54 125 138
M45 110 47 57 128 141
M48 125 50 60 131 144
FY-HTB5 M52 1413 174 132 53 56 132 145 20
M56 135 59 60 136 149
FY-HTB6 M56 1649 198 135 59 60 138 154 12 25
M60 144 63 65 143 159
M64 150 67 69 147 163
M68 158 71 74 152 168
FY-HTB7 M72 2131 222 165 75 77 167 185 35
M76 170 79 81 175 193
FY-HTB8 M76 2544 252 170 79 81 167 197 50
M80 175 83 85 172 201
M85 185 88 90 176 206
M90 205 93 95 181 211
FY-HTB9 M95 3101 282 215 98 100 189 224 65
M100 235 103 105 194 229
FY-HTB10 M105 3793 318 240 108 110 203 238 85
M110 250 113 115 208 243
M115 260 118 120 213 248

FY-HTB液压螺栓拉伸器应用场合：

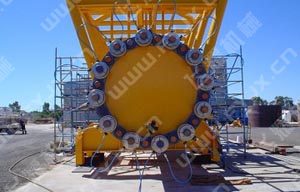

FY-HTB液压螺栓拉伸器用于化工厂压力容器螺母预紧 FY-HTB液压螺栓拉伸器用于化工厂压力容器螺母预紧

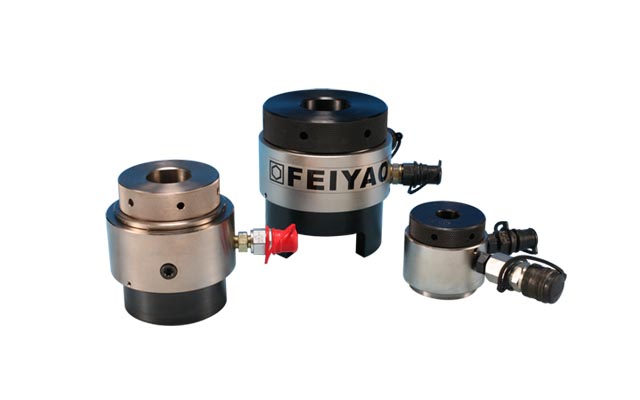

可换头液压螺栓拉伸器

  • 可换头液压螺栓拉伸器

主要参数

最大拉伸力
8423KN
螺栓直径
M20~160mm
最大行程
12mm

可换头液压螺栓拉伸器特点：

  • 弹簧自动回复，适合频繁使用；
  • 过行程保护大大减少因超行程操作使用引起的密封损坏；
  • 适用性强，一种型号可适用多种规格螺栓；
  • 拥有其他形式拉伸器的各项优点；
  • 可配手动液压泵、气动液压泵、电动液压泵，多个拉伸器可同时使用。

可换头液压螺栓拉伸器技术参数：

可换头液压螺栓拉伸器示意图
型号 适用螺栓 (mm) 最大负载 (KN) 尺  寸(mm) 行程 (mm)
A B C D E F
FY-HTS20-27 M20 307 109 55 23 25 111 128 8
M22 60 25 27 113 130
M24 66 27 29 115 132
M27 72 30 32 118 135
FY-HTS30-36 M30 486 109 80 33 35 126 144
M33 85 36 38 129 147
M36 90 39 41 132 150
FY-HTS33-42 M33 814 132 85 36 44 135 150
M36 96 43 43 134 149
M39 98 42 50 141 156
M42 105 45 53 144 159
FY-HTS39-48 M39 989 150 110 42 42 136 150 10
M42 113 53 56 150 164
M45 114 50 50 144 161
M48 118 52 52 146 163
FY-HTS52-56 M52 1413 174 132 55 56 154 174
M56 135 59 60 158 178
FY-HTS56-68 M56 1649 198 135 59 60 161 179 12
M60 143 64 64 165 183
M64 150 68 68 169 187
M68 158 72 72 173 191
FY-HTS72-76 M72 2131 222 165 76 76 184 207
M76 170 80 80 188 211
FY-HTS76-90 M76 2544 252 170 80 80 194 221
M80 175 85 85 199 226
M85 190 76 85 199 226
M90 205 95 95 209 236
FY-HTS95-100 M95 3101 282 215 100 100 214 243
M100 235 105 105 219 248
FY-HTS110-115 M105 3792 318 240 110 110 224 254
M110 235 115 120 234 264
M115 260 120 120 234 264
FY-HTS115-125 M115 4900 360 260 120 120 261 297
M120 270 125 125 266 302
M125 286 140 130 271 307
FY-HTS130-145 M130 6255 408 285 135 135 276 312
M135 292 140 140 281 317
M140 300 145 145 286 322
M145 312 165 155 296 332
FY-HTS145-160 M145 8423 456 312 150 150 301 337
M150 320 155 155 306 342
M160 340 160 165 316 352

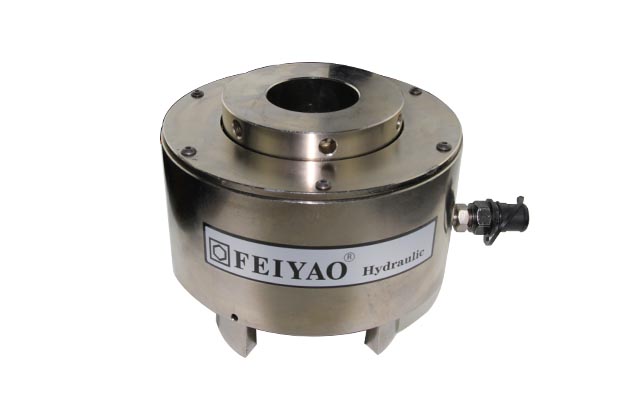

FY型液压螺栓拉伸器

  • FY型液压螺栓拉伸器

主要参数

最大拉伸力
4650KN
螺栓直径
M20~150mm
最大行程
10mm

FY型液压螺栓拉伸器特点：

  • 采用高强度的金属材料；
  • 过行程保护大大减少因超行程操作使用引起的密封损坏；
  • 适用性强，一种型号可适用多种规格螺栓；
  • 拥有其他形式拉伸器的各项优点；
  • 可配手动液压泵、气动液压泵、电动液压泵，多个拉伸器可同时使用。

FY型液压螺栓拉伸器技术参数：

型 号 FY-20-27 FY-27-36 FY-36-45 FY-42-52 FY-45-60 FY-60-76 FY-72-80 FY-80-100 FY-100-125 FY-125-150
螺栓尺寸 M20*2.5 M27*3 M36*4.0 M42*4.5 M45*4.5 M60*5.5 M72*6.0 M80*6.0 M100*6.0 M125*6.0
M22*2.5 M30*3.5 M39*4.0 M45*4.5 M48*5.0 M64*6.0 M76*6.0 M85*6.0 M110*6.0 M130*6.0
M24*3.0 M33*3.5 M42*4.5 M48*5.0 M52*5.0 M68*6.0 M80*6.0 M90*6.0 M120*6.0 M140*6.0
M27*3.0 M36*4.0 M45*4.5 M52*5.0 M56*5.5 M72*6.0 ﹣﹣ M95*6.0 M125*6.0 M150*6.0
M27*3.0 M36*4.0 M42*4.5 M52*5.0 M56*5.5 M72*6.0 ﹣﹣ M100*6.0 　﹣﹣ 　﹣﹣
　﹣﹣ 　﹣﹣ M45*4.5 　 M60*5.5 M76*6.0 ﹣﹣ 　 ﹣﹣ 　﹣﹣
工作压力MPa 150 150 150 150 150 150 150 150 150 150
液压面积 cm2 20 35 50 60 90 130 160 200 250 310
最大液压荷重(kN) 300 525 750 900 1350 1950 2400 3000 3750 4650
工作行程(mm) 8 8 8 8 8 8 10 10 10 10
D (mm) 86 109 128 144 170 198 220 244 300 340
H (mm) 105 116 128 140 154 185 190 203 235 268
H1 (mm) 30 40 49 54 65 82 86 106 131 156
D1 (mm) 37 49 58 67 77 94 103 126 136 257
D2 (mm) 26 37 45 51 57 69 73 140 112 130
A (mm) 26 31 38 40 42 50 50 60 73 86
U (mm) 38 52 69 80 86 114 147 152 190 238
42 57 74 86 92 122 145 162 209 247
46 63 80 92 99 130 152 171 228 266
52 69 86 99 107 137 ﹣﹣ 181 238 285
﹣﹣ ﹣﹣ ﹣﹣ ﹣﹣ 114 145 ﹣﹣ 190 ﹣﹣ ﹣﹣
X (mm) 138 168 197 220 240 293 327 355 425 506
142 173 202 226 246 301 335 365 444 515
146 179 208 232 253 309 342 374 463 534
152 185 214 239 261 316 ﹣﹣ 384 473 553
﹣﹣ ﹣﹣ ﹣﹣ ﹣﹣ 268 324 ﹣﹣ 393 ﹣﹣ ﹣﹣
Y (mm) 56 74 91 91 119 147 164 185 222 263
57 77 94 92 122 150 167 188 228 265
59 79 97 94 125 153 170 193 236 274
62 81 100 96 128 156 ﹣﹣ 196 242 280
﹣﹣ ﹣﹣ ﹣﹣ ﹣﹣ 131 159 ﹣﹣ 202 ﹣﹣ ﹣﹣
Z (mm) 45 56 66 69 85 101 109 124 144 164

FY型液压螺栓拉伸器应用场合：

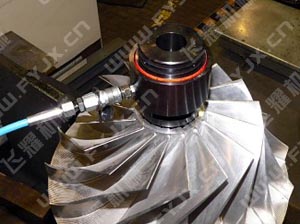

液压螺栓拉伸器现场应用 FY型液压螺栓拉伸器用于船舶涡轮螺母拆卸预紧

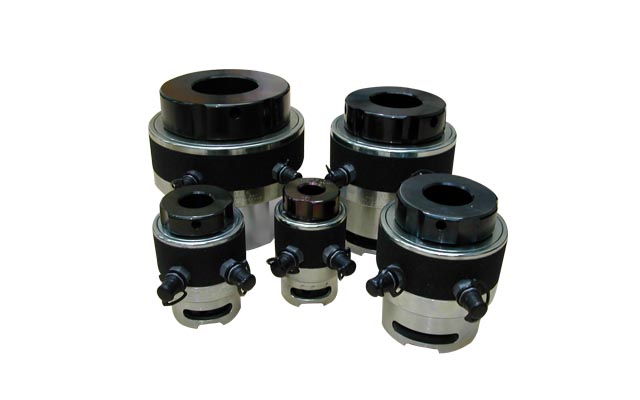

FY-YLM型液压螺栓拉伸器

  • FY-YLM型液压螺栓拉伸器

主要参数

最大拉伸力
2450KN
螺栓直径
M22~100mm
最大行程
15mm

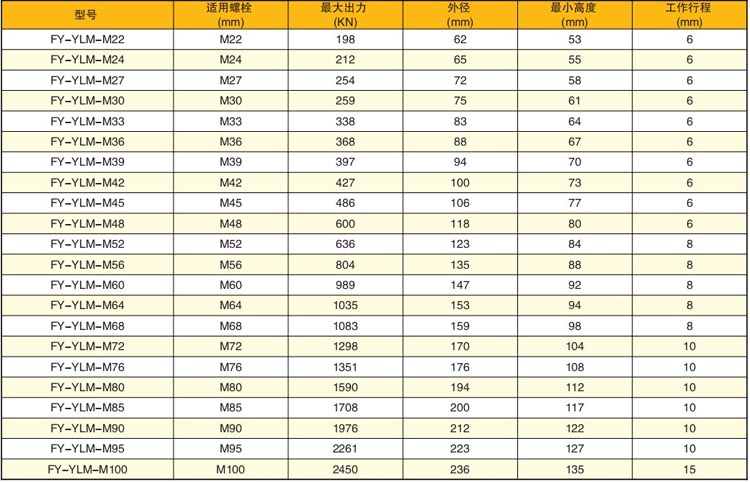

FY-YLM型液压螺栓拉伸器技术参数：

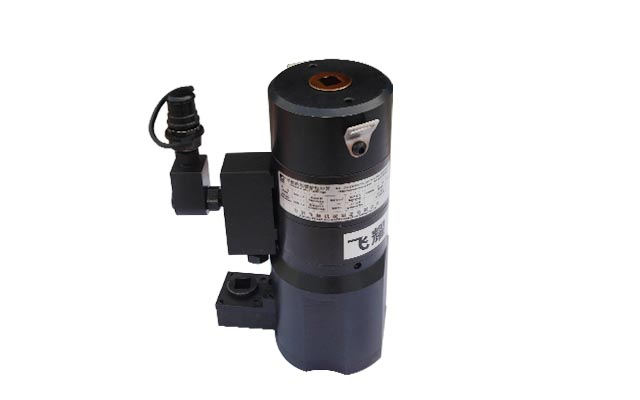

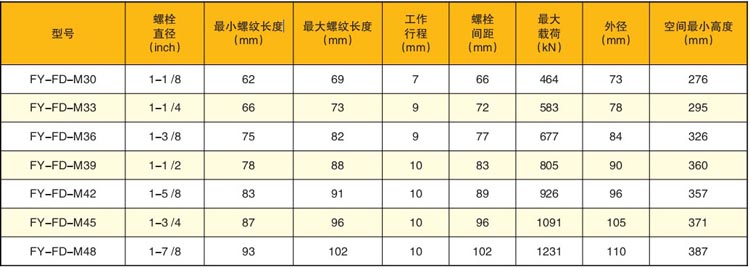

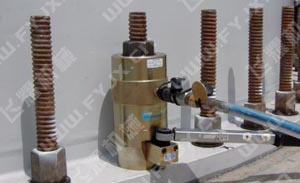

风电专用螺栓拉伸器

  • 风电专用螺栓拉伸器

主要参数

最大拉伸力
1231KN
螺纹长度
62~102mm

风电专用螺栓拉伸器特点：

  • 具有快速、简捷、精确、可靠等特性，是用于拆装风电机组各种螺栓的理想工具；
  • 可提供标准和特殊定制的各种规格工具，满足您的不同应用空间要求；
  • 叶片螺栓；
  • 回转支撑螺栓；
  • 塔架地脚螺栓；
  • 电机减速箱螺栓；
  • 拉伸器经过长期试验和试用，性能卓越、可靠性强，为您提供成熟的螺栓拉伸解决方案；
  • 小巧紧凑轻便承载力大；
  • 满足狭小空间要求；
  • 耐用复合材料密封圈；
  • 操作方便使用简单；
  • 清晰的超行程标志；
  • 可选齿轮驱动器，快速旋转螺母；
  • 150Mpa液压泵，液压软管和分配器。

风电专用螺栓拉伸器技术参数：

风电专用螺栓拉伸器参数表

风电专用螺栓拉伸器应用场合：

风电专用螺栓拉伸器现场应用 风电专用螺栓拉伸器现场应用
螺栓拉伸器配套泵站
  • FY-UP-1600超高压手动液压油泵

    螺栓拉伸器推荐配备超高压手动液压油泵。

更多相关液压工具
