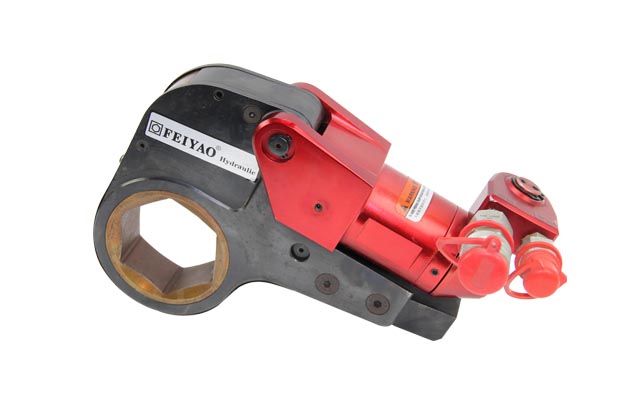

薄型中空式液压扳手

更换动力头时无需任何工具，创新的无销连接的扳手结构配以快速卸荷油缸和自动曲柄咬合，可选配多种套筒，扩展使用。

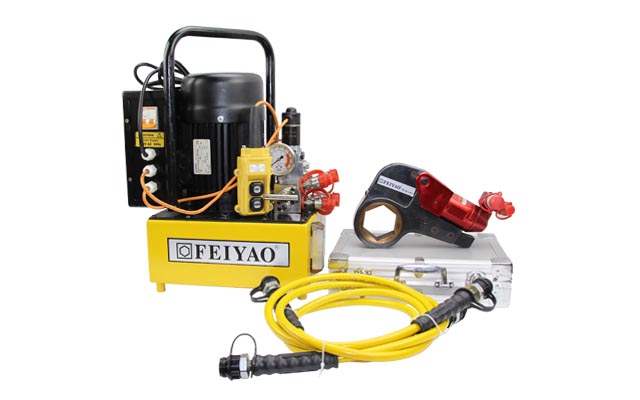

  • 薄型中空式液压扳手

主要参数

最大扭矩
20337Nm
六角驱动盒尺寸
36~155mm

薄型中空式液压扳手设计：

  • 油缸和动力头外形小、重量轻、结构紧凑、操作半径小、适合于空间狭小的应用场合；
  • 坚固的设计和可能少的零件确保能够在工作现场方便地进行维护，而无需任何专用工具；
  • 适合于对边36-115mm的螺母；
  • 不错的强度-重量比；
  • 工作效率高，单次操作螺母的旋转角度大（30°），油缸的卸荷速度快；
  • 所有W系列液压扳手都采用镀镍处理以增强抗腐蚀性和在恶劣环境中的耐用性；
  • 所有的W系列液压扳手都配有铜衬套保证棘轮不会与侧壁接触,确保操作顺利，延长使用寿命；
  • 在薄型中空式液压扳手的整个工作行程内具有高度精确的恒定扭矩输出；
  • 薄型中空式液压扳手反作用力在一条直线上，减少内部扭矩，提高精度。

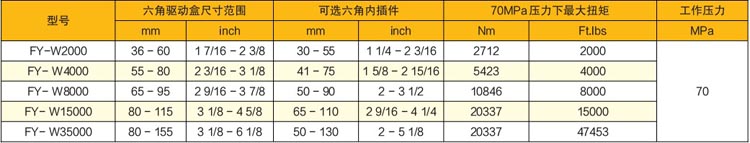

薄型中空式液压扳手技术参数：

薄型中空式液压扳手技术参数

超薄中空式液压扭矩扳手

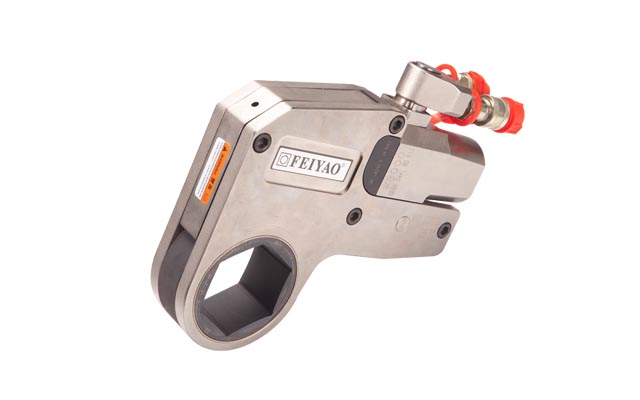

  • 超薄中空式液压扭矩扳手

主要参数

最大扭矩
41882Nm
螺栓直径
16~115mm
螺母对边
24~165mm

超薄中空式液压扭矩扳手特性：

  • 一体成型动力头，采用超高强度轻金属，全面提高工作头的强度和寿命；
  • 可360°×180°旋转油管接头，接近无油管设计；
  • 现今全球快捷、高精度度的中空液压扳手，精度高达±1％；
  • 首次实现了全自动控制，单人操作。连续拆装，速度是同类产品的两倍；
  • 适用于拆装螺栓上方较小空间的螺栓，一台扳手可拆装多种规格的螺栓，一台泵可同时驱动多台扳手进行拆装；
  • 工作头全包容设计，具有较好的安全性；
  • 超轻、超薄、扭力大，适应各种“高难度”空间。

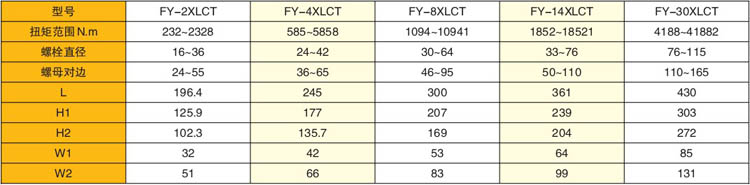

超薄中空式液压扭矩扳手技术参数：

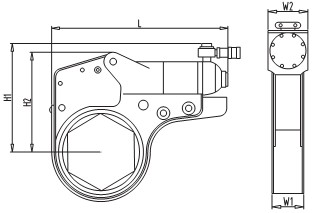

超薄中空式液压扭矩扳手示意图
超薄中空式液压扭矩扳手参数

超薄中空式液压扭矩扳手应用场合：

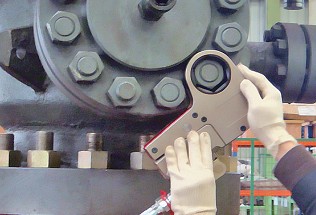

超薄中空式液压扭矩扳手现场应用图 超薄中空式液压扭矩扳手用于化工厂压力容器法兰盘预紧

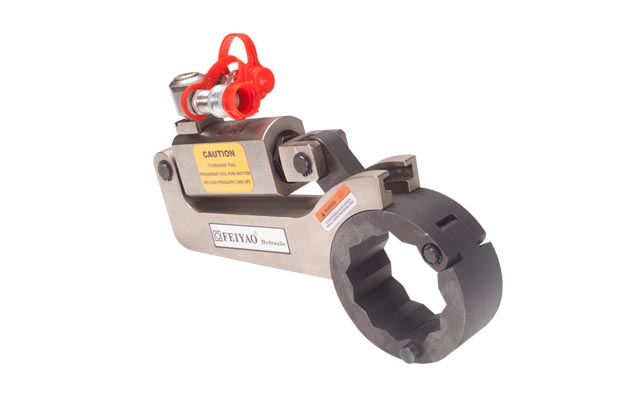

超薄中空式液压扭矩扳手

  • 超薄中空式液压扭矩扳手

主要参数

最大扭矩
43392Nm
裂口范围
86~210mm

超薄中空式液压扭矩扳手特点：

  • 超薄中空式液压扭矩扳手是专门设计用于作业空间比较狭窄及气体压缩 机活塞杆上的十字头螺母紧固。本产品所具有的一个创新点就是自身固有特制承接管 衬管，运用这一创新点，在遇到任何一个螺母中心有 轴、杆或管道穿过的问题时，仍然能够用此扳手来扭转这样的螺母。超薄中空式液压扭矩扳手的特色是采用了一种 裂口”这使得它能够通过套在冲洗管或活塞杆上来靠近顶驱紧固螺母和十字头紧固螺母；
  • 特点：“裂口”本身通过使用一种特制承接管、衬管能够适合扭转任何尺寸 或任何类型的顶驱紧固螺母，紧固螺母，六角螺母或其他任何一种外 形的螺母。这样即使不采用昂贵的螺母，也能提供以前从来没有的 精确度，速度和安全性；
  • 快速：设计使得能够在不到一分钟内将扳手套在冲洗管、活塞杆或其他任何一种类型的轴、杆、导管或管子上以靠近螺母或承接管、衬管。仅用几秒钟就可以很容易地准确拧紧或拧松紧固螺母；
  • 安全：本系列液压扳手排除了敲击扳手，液压千斤顶或液压起重机的不安全性以及其它正用来扭转这些螺母设备的不安全性；
  • 精确度：这种专门设计用来扭转顶驱紧固螺母和十字头紧固螺母的快速液压扳手，通过与一种标准双向70Mpa液压泵一起使用；
  • 实用性：对于顶驱阀帽组件或压缩机十字头检修孔来说，本系列液压扳手同样有用。在用扳手拧松和拧紧螺母时，可以让扳手正面朝上或可以让扳手上端朝下、横向使用等；
  • 反作用力臂：反作用于顶驱阀帽窗孔或压缩机十字头结构上；
  • 涂层保护：所有外露零件均需涂覆防腐涂层；
  • 360°回转接头：允许软管自由移动而不缠结。不锈钢结构设计和更少的运动部件；
  • 轻便符合人体工程学：降低操作疲劳。超薄中空式液压扭矩扳手同样也能和一种架空弹簧平衡装置一起使 用，这样可将工具的重量调整为1磅那么轻；
  • 校准：每件产品均经过功能测试且校准至±0.3%的精确度，双向枢轴允许“裂口”两向张开。

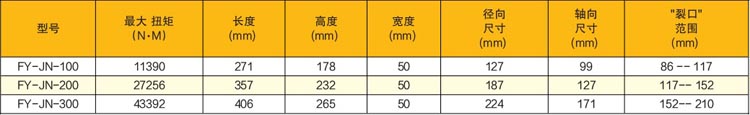

超薄中空式液压扭矩扳手技术参数：

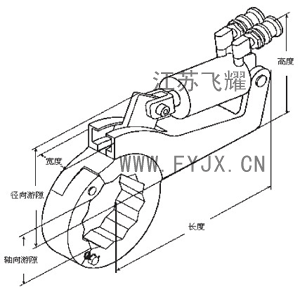

超薄中空式液压扭矩扳手示意图超薄中空式液压扭矩扳手技术参数

超薄中空式液压扭矩扳手应用场合：

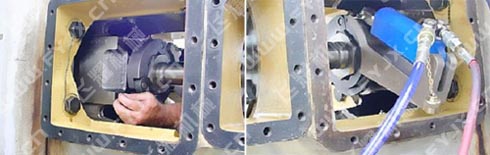

超薄中空式液压扭矩扳手现场应用图 超薄中空式液压扭矩扳手用于船仓检修螺母拆卸。

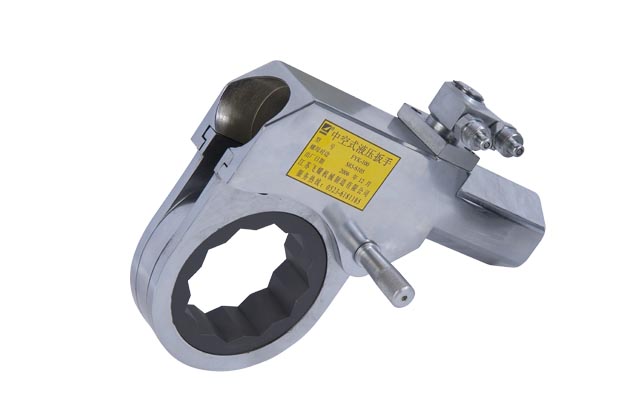

中空式液压扭力扳手

  • 中空式液压扭力扳手

中空式液压扭力扳手特点：

  • 具有大扭矩/重量比，细小的操作半径，薄型设计；
  • 双作用，高速，大转角；
  • 卡接式，互换插件，不需特殊工具；
  • 360度的旋转软管接头，适合紧凑场合方便定位；
  • 中空式液压扭力扳手扭矩精度高达±3%；
  • 扳手件强度设计充分，整体反作用力臂，较少的活动部件，耐用，可靠；
  • 可扩展驱动轴配套筒使用；
  • 主要的采用高强度轻金属；
  • 驱动头及插件有高强度存贮箱，可防止损坏，浸水和污染。

中空式液压扭力扳手技术参数：

驱动式液压扭矩扳手专用套筒示意图
型号 最大扭矩 （Nm） 螺栓直径 M（㎜） 螺母对边 S（㎜） 额定压力 （Mpa）
FY-W-2000 2940 20-36 30-55 70
FY-W-4000 6600 30-52 44-80 70
FY-W-8000 16000 52-72 85-105 70
FY-W-15000 24600 76-100 110-145 70

超薄中空式液压扭矩扳手转换套

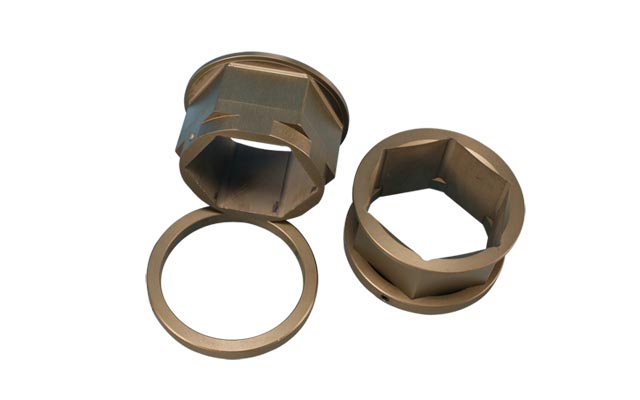

  • 超薄中空式液压扭矩扳手转换套

超薄中空式液压扭矩扳手转换套特点：

  • 超强合金钢制造；
  • 可定制各种规格的过渡套；
  • 以下为标准工作头及标准过渡套，如需订购非标产品请注明螺栓直径、螺母对边、螺栓等级等具体要求.

超薄中空式液压扭矩扳手转换套技术参数：

超薄中空式液压扭矩扳手转换套示意图
扳手型号 工作头型号 适用对 边（㎜） 过滤套规格型号 锁紧环型号
型号 A/B（㎜） 型号 A/B（㎜） 型号 A/B（㎜）
FY-2XLCT 2XCTD-50 50 2G5041 50/41 2G5036 50/36 2G5032 50/32 H-50
2XCTD-46 46 2G4636 46/36 2G4632 46/32 2G4630 46/30 H-46
2XCTD-41 41 2G4132 41/32 2G4130 41/30 2G4127 41/27 H-41
2XCTD-36 36 2G3630 36/30 2G3627 36/27 H-36
2XCTD-32 32 2G3227 32/27 H-32
2XCTD-30 30
2XCTD-27 27
FY-4XLCT 4XCTD-65 65 4G6555 65/88 4G6550 65/50 4G6546 65/46 H-65
4XCTD-60 60 4G6050 60/50 4G6046 60/46 4G6041 60/41 H-60
4XCTD-55 55 4G5546 55/46 4G5541 55/41 4G5536 55/36 H-55
4XCTD-50 50 4G5041 50/41 4G5036 50/36 4G5032 50/32 H-50
4XCTD-46 46 4G4636 46/36 4G4632 46/32 4G4630 46/30 H-46
4XCTD-41 41 4G4132 41/32 4G4132 41/32 4G4127 41/27 H-41
4XCTD-36 36 4G3630 36/30 4G3627 36/27 H-36
4XCTD-30 32 4G3227 32/27 H-32
4XCTD-36 30
4XCTD-27 27
FY-8XLCT 8XCTD-90 90 8G9080 90/80 8G9075 90/75 8G9070 90/70 H-90
8XCTD-85 85 8G8575 85/75 8G8570 85/70 8G8565 85/65 H-85
8XCTD-80 80 8G8070 80/70 8G8065 80/65 8G8060 80/60 H-80
8XCTD-75 75 8G7565 75/65 8G7560 75/60 8G7555 75/55 H-75
8XCTD-70 70 8G7060 70/60 8G7055 70/55 8G7050 70/50 H-70
8XCTD-65 65 8G6555 65/55 8G6550 65/50 8G6546 65/46 H-65
8XCTD-60 60 8G6050 60/50 8G6046 60/46 H-60
8XCTD-55 55 8G5546 55/46 8G5541 55/41 H-55
8XCTD-50 50
FY-14XLCT FY-18XLCT 18XCLTD-135 135 18G135130 135/130 18G135125 135/125 18G135120 135/120 H-135
18XCLTD-130 130 18G130125 130/125 18G130120 135/120 18G130115 130/115 H-130
18XCLTD-120 120 18G120115 120/115 18G120110 135/110 18G120105 120/105 H-120
18XCLTD-115 115 14G115105 115/105 14G115100 115/100 14G11595 115/95 H-115
18XCLTD-110 110 14G110100 110/100 14G11095 110/95 14G11090 110/90 H-110
18XCLTD-105 105 14G10595 105/95 14G10590 105/90 14G10585 105/85 H-105
18XCLTD-100 100 14G10095 100/95 14G10085 100/85 14G10080 100/80 H-100
18XCLTD-95 95 14G9585 95/85 14G9580 95/80 14G9575 95/75 H-95
18XCLTD-90 90 14G9080 90/80 14G9075 90/75 14G9070 90/70 H-90
18XCLTD-85 85 14G9575 95/75 14G8570 85/70 14G8565 85/65 H-85
18XCLTD-80 80 14G8070 80/70 14G8060 80/60 H-80
18XCLTD-75 75 14G7565 75/85 H-75
18XCLTD-70 70
18XCLTD-65 65
FY-30XLCT 30XCTD-155 155 30155145 155/145 30G155130 155/130 30G155120 155/120 H-155
30XCTD-145 145 30G145130 145/130 30G145120 145/120 30G145115 145/115 H-145

超薄中空式液压扭矩扳手工作头

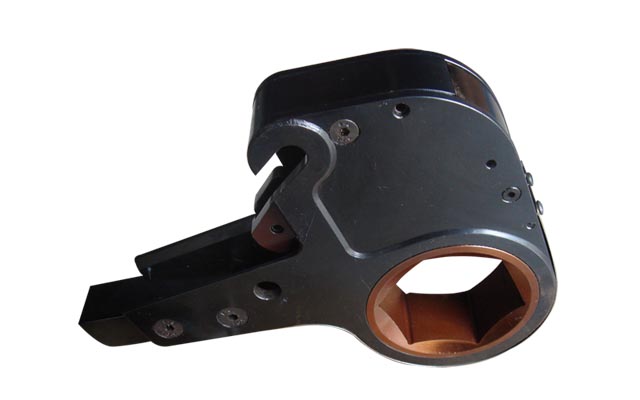

  • 超薄中空式液压扭矩扳手工作头数据表

超薄中空式液压扭矩扳手工作头：

超薄中空式液压扭矩扳手工作头数据表示意图
螺栓
直径		 螺母
对边
S		 FY-2XLCT FY-4XLCT FY-8XLCT FY-14XLCT
FY-18XLCT		 FY-30XLCT
㎜ ㎜ R A R A R A R A R A
12 19 2XLCTA-19 27 16
14 22 2XLCTA-22 27 14
18 27 2XLCTA-27 27 11
20 30 2XLCTA-30 29 12
22 32 2XLCTA-32 29 11
22 34 2XLCTA-34 31 11 4XLCTA-34 36 16
24 36 2XLCTA-36 31 10 4XLCTA-36 36 15
27 41 2XLCTA-41 34 10 4XLCTA-41 39 15 8XLCTA-41 50 26
30 46 2XLCTA-46 37 10 4XLCTA-46 42 15 8XLCTA-46 50 23
33 50 2XLCTA-50 40 11 4XLCTA-50 44 15 8XLCTA-501 50 21 14XLCTA-50 66 37
36 55 2XLCTA-55 43 11 4XLCTA-55 46 14 8XLCTA-55 50 18 14XLCTA-55 66 34
39 60 2XLCTA-60 46 11 4XLCTA-60 50 15 8XLCTA-60 55 20 14XLCTA-60 66 31
42 65 4XLCTA-65 53 15 8XLCTA-65 55 17 14XLCTA-65 66 28
45 70 4XLCTA-70 56 15 8XLCTA-70 60 20 14XLCTA-70 66 25
48 75 4XLCTA-75 59 15 8XLCTA-75 60 17 14XLCTA-75 66 22
52 80 4XLCTA-80 61 15 8XLCTA-80 66 19 14XLCTA-80 66 19
56 85 8XLCTA-85 66 16 14XLCTA-85 72 22
60 90 8XLCTA-90 71 19 14XLCTA-90 72 20
64 95 8XLCTA-95 71 16 14XLCTA-95 77 22 30XLCTA-95 89 34
68 100 8XLCTA-100 78 20 14XLCTA-100 77 19 30XLCTA-100 89 34
72 105 8XLCTA-105 78 17 14XLCTA-105 83 22 30XLCTA-105 89 38
76 110 14XLCTA-110 83 19 30XLCTA-110 89 25
80 115 14XLCTA-115 87 20 30XLCTA-115 95 28
117 14XLCTA-117 87 19 30XLCTA-117 95 27
85 120 14XLCTA-120 92 26 30XLCTA-120 95 25
125 14XLCTA-125 98 28 30XLCTA-125 104 32
90 130 14XLCTA-130 98 28 30XLCTA-130 104 29
95 135 14XLCTA-135 98 28 30XLCTA-135 104 26
140 30XLCTA-140 110 29
100 145 30XLCTA-145 110 26
105 150 30XLCTA-150 116 29
110 115 30XLCTA-155 116 26
160 30XLCTA-160 128 36
115 165 30XLCTA-165 128 33
120 170 30XLCTA-170 128 30
170 30XLCTA-175 128 27

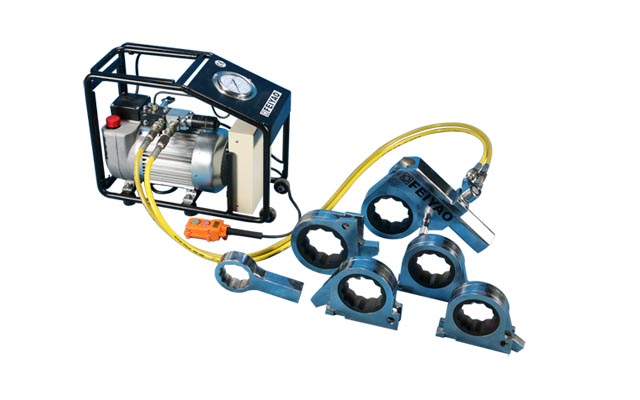

液压扳手推荐专用电动液压泵站

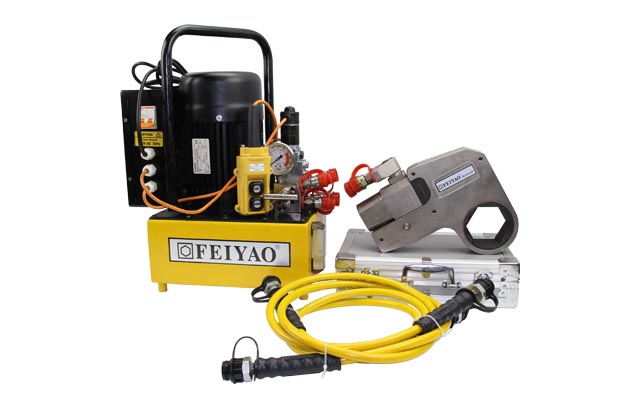

  • 液压扳手专用电动液压泵站

    液压扳手专用泵站，可选电磁换向或手动换向，我们推荐电磁换向，速度快，精度高，节省人力。
